鈑金件經過前處理后進入涂裝工序，噴涂厚度一直是關鍵質量指標。傳統的方法是等涂層干燥后再用干膜測厚儀測出涂層厚度。因為涂層烘干時間較長，如果在干膜時才發現膜厚不良，則已有一大批產品不合格。而在5年前，歐洲涂裝廠家已在涂裝線上采用測濕膜得干膜厚度的先進儀器，在烘干前的濕膜狀態就能測出干膜厚度。

瑞士在線非接觸式無損測厚系統Coatmaster是瑞士蘇黎世應用科學大學(ZHAW)的研究人員成功研發，優秀結合了非接觸無損測量和實時測量固化前漆膜即時得到干膜厚度的先進技術。

適用底材

不限底材材質：各種金屬、塑料、玻璃、木材、橡膠等均可測試;

涂料種類

各種涂料種類：油漆、粉末涂料、粘膠劑、潤滑油等都能精確測出涂層膜厚;

產品形狀及搖晃角度

適合檢測各種不規則和外形復雜工件，允許擺動角度為±70°

數據記錄及工藝追溯

在生產線上實時監測膜厚，數據100%存檔;生產過程可追溯，優化工藝

檢測濕膜/干膜厚度

在噴涂后固化前即時測出干膜厚度，及時調整氣壓、流量、噴槍距離、出粉量等參數，提高膜厚均勻性及色調一致性。及時發現噴槍堵塞等設備失效問題。

無害性

采用無害光源，對人體及產品不存在危害性。沒有采用β輻射的反向散射、X射線熒光法、光干涉等對人體存在潛在危險性和傷害性的射線。

綜述，Coatmaster能快速、輕松簡單、安全且精確測量鈑金件等噴涂產品的涂料厚度，實現在噴涂線上對涂料厚度進行非接觸式無損在線監控。

現已有多個成功案例證明該儀器的可靠和對實際生產的革命性意義，已在生產線上實際應用，用戶對測量效果稱贊不已。

典型產品應用

鋁型材、汽車鋁輪轂、橡膠部件潤滑涂層、鋼鐵與橡膠粘膠涂層、塑料工件的未干油漆、白色家電粉末涂層等

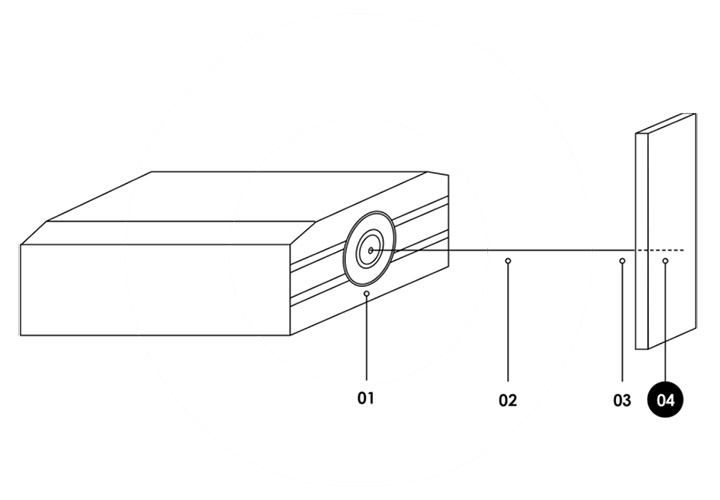

在線式非接觸測厚系統的測試原理

步驟一 首先利用計算機控制氙燈對未固化的漆膜進行短暫脈沖加熱

步驟二 ATO光學系統內置高速紅外傳感器記錄涂層表面隨時間變化的溫度

步驟三 表面溫度根據涂層厚度和熱性能以特征動態進行衰減

步驟四 專門開發算法評估工件表面的動態溫度分布情況，最后定量確定涂層厚度

客戶實例

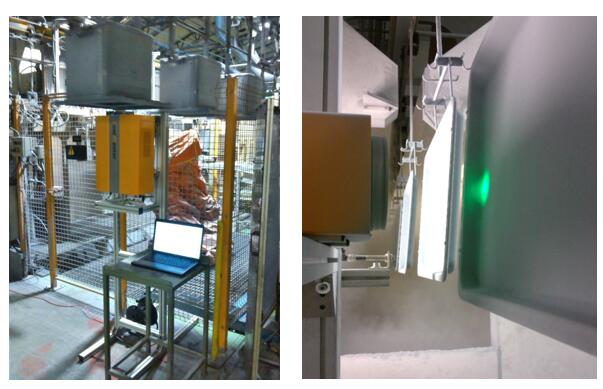

在線測量未固化烤箱、白色家電的粉末噴涂膜厚

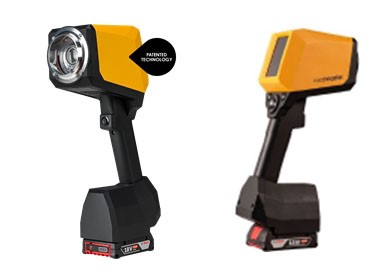

手持非接觸式膜厚分析儀輕松實時測量生產線上移動工件膜厚，允許傾斜多角度測量
