在加速老化試驗中，了解輻照度的測量方法是獲得準確結(jié)果的關(guān)鍵。在老化測試中，需要理解的最重要區(qū)別之一就是窄帶輻照度控制與寬帶輻照度控制之間的差異。

 什么是窄帶輻照度？

窄帶輻照度是以特定波長（如340 nm或420 nm）為中心的功率密度，單位為 瓦/平方米/納米（W/m2/nm）。例如，測試條件標注“0.68 W/m2/nm @340 nm”表示以340 nm為中心、1 nm波長范圍內(nèi)的輻照度（圖1）。在模擬日光暴露的加速老化測試中，必須標注“每納米（per nanometer）”單位以避免誤解。

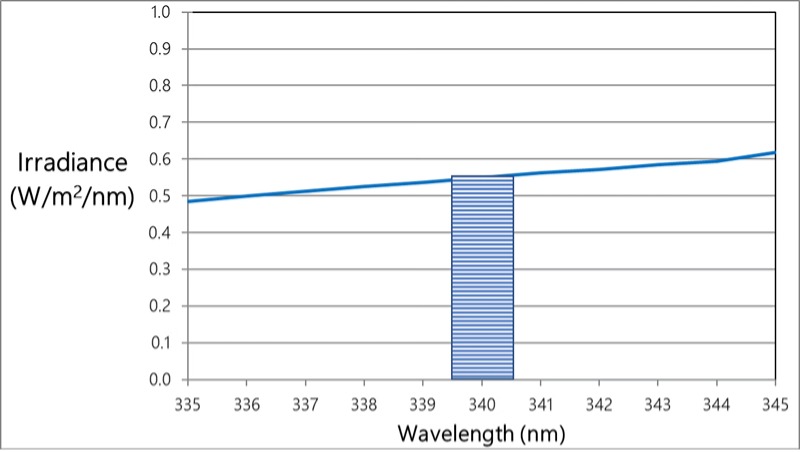

圖1: 340 nm窄帶光譜輻照度

什么是寬帶輻照度？

相比之下，寬帶輻照度是在更寬的波長范圍內(nèi)整合能量，從而得出更大的數(shù)值。這個控制點通常用于評估材料對更寬光譜反應(yīng)的老化測試中。最常見的寬帶測量是總紫外線，即“TUV”（300-400 nm）。一些測試還會指定“紫外線 + 可見光”輻照度（300-800nm）。后者不太常見，而且通常不太適合用于老化測試，因為紫外線范圍對材料降解的影響遠比可見光要大得多。例如，一個TUV輻照度值可能是60 W/m2，這是通過對300到400nm之間所有波長的光譜輻照度進行積分得出的。

 輻照度控制中正確單位的重要性

窄帶和寬帶測量的目的不同，必須明確指定。僅提及“0.55 W/m2”或“60 W/m2”而不說明波長范圍極具誤導性 —— 乍看之下，這兩個數(shù)值差異顯著，但實際上若前者為 340nm處的輻照度、后者為TUV（300-400 nm總紫外線），它們可能極為接近。誤解這種差異會導致錯誤結(jié)論，尤其是在直接比較窄帶與寬帶值時。若未考慮測量方法和特定波長范圍的不同，這些數(shù)值無法直接對比。圖2展示了寬帶與窄帶值之間的關(guān)聯(lián)。

圖 2：配備Daylight-Q濾光器的Q-SUN氙燈試驗箱在窄帶（340nm、420nm）和寬帶（TUV 以及紫外線 + 可見光）情況下的輻照度

在加速老化試驗中，輻照度控制的準確性至關(guān)重要。建議測試方提供完整的測試參數(shù)細節(jié)，包括具體波長和單位。通過精確設(shè)置輻照度并模擬實際環(huán)境條件，可確保老化試驗結(jié)果的可靠性與真實性。

清晰的測量 = 準確的老化測試

對于老化測試獲得準確結(jié)果而言理解窄帶與寬帶輻照度差異至關(guān)重要。無論您在汽車、建筑或涂料行業(yè)開展加速老化試驗精準的輻照度控制都會對數(shù)據(jù)可靠性與相關(guān)性產(chǎn)生重大影響。
