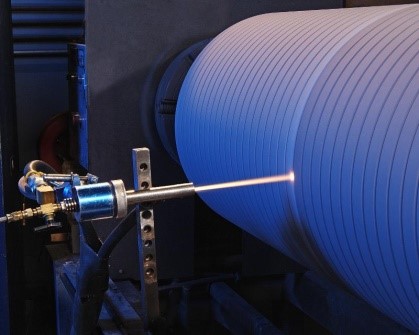

熱噴涂涂層的厚度測量一直是業界難題，使用破壞式方式，如：顯微鏡斷面測試法，測試時間長，存在滯后性，導致生產力下降和產品質量不穩定、需要損傷工件來破壞涂層;

來自瑞士蘇黎世應用科學大學(ZHAW)的研究人員近年已成功研發出技術先進的實時非接觸式無損涂層測厚系統coatmaster，它采用光熱法非接觸無損測量技術，能夠安全、簡單、快速且精確測量熱噴涂層厚度，幫助企業高效保證產品質量，減少材料消耗，節省生產成本。

該測厚系統有以下突出優勢：

1. 不限涂層種類，熱噴涂層、液體油漆、粉末涂料、粘膠劑、潤滑油、膠水等都適用;

2. 適應各種不規則和外形復雜工件;

3. 實時在生產線上監測膜厚，膜厚如果超過合格值即時給出報錯信號，數據100%存檔;

4. 不限測試底材，木材、橡膠、塑料、玻璃、混凝土等底材均可高精度測出涂層膜厚;

5. 采用對人體無危害的氙燈測試光源;

案例展示

案例①-- coatmaster非接觸式無損測厚系統與顯微鏡破壞式測厚法相關性研究

公司：瑞士Oerlikon(歐瑞康)，致力于機器設備和系統工程的全球聞名高科技公司

樣品：尺寸約為10mm X 50mm的熱噴涂金屬長條

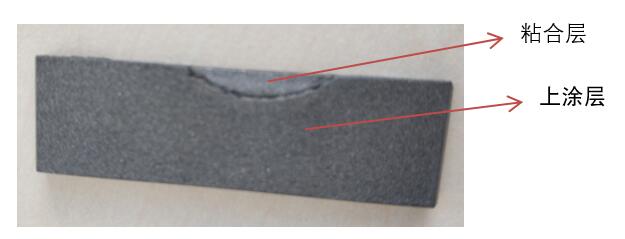

樣品種類：a.只有粘合層;b. 粘合層+上涂層

步驟一：使用顯微鏡破壞式方法測試涂層厚度

測試數據如下

步驟二：使用coatmaster非接觸式無損測厚系統測試涂層厚度

分別在每個樣品的左、中、右三個位置進行測量，且每個位置重復測量三次。測試數據如下：

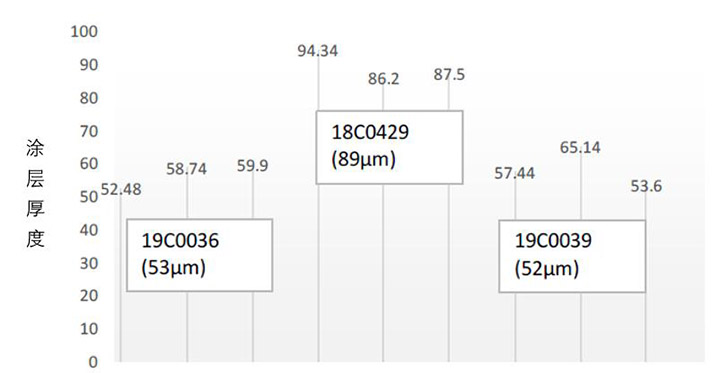

只有粘合層樣品

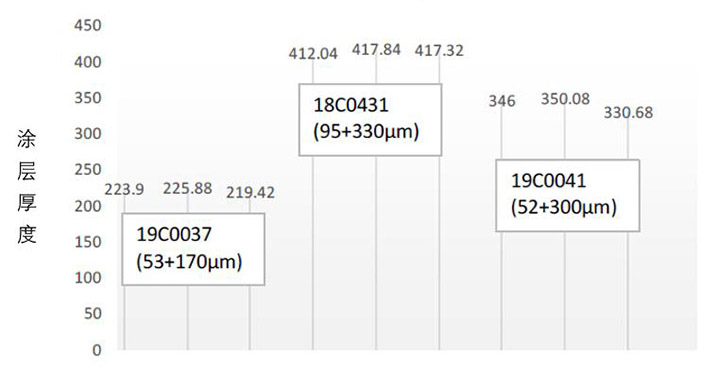

粘合層+上涂層樣品

結論：coatmaster非接觸式測厚系統的標準偏差小于1%

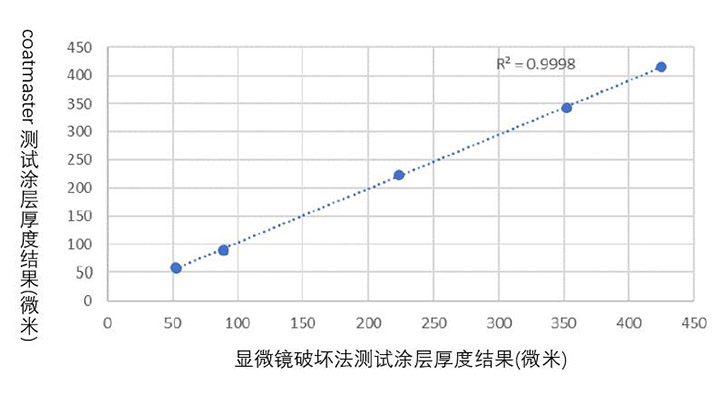

顯微鏡破壞式測厚法與coatmaster非接觸式無損測厚系統的相關性研究結果

上述研究結果：coatmaster測厚系統與顯微鏡破壞式測厚法的測量結果相關性非常高。

用戶評價：

Oerlikon Metco(歐瑞康)公司的SUMEBore高層 Dr. Peter Ernst說道：

“coatmaster測厚系統可以采用不破壞涂層方式，對熱噴涂涂層直接進行精確且快速的厚度測量，并且能夠快速檢測和校正影響涂層厚度的工藝偏差?！?/p>

案例②--coatmaster測厚系統能輕松精準測量隱蔽位置涂層，協助優化工藝

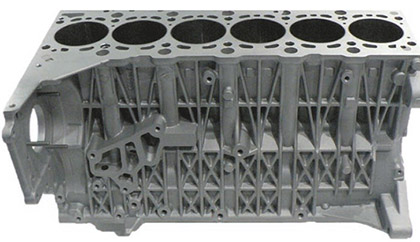

應用：將缸發動機曲軸箱內的8個傳統灰鑄鐵鑲件更換為熱熔噴涂鐵基涂層。

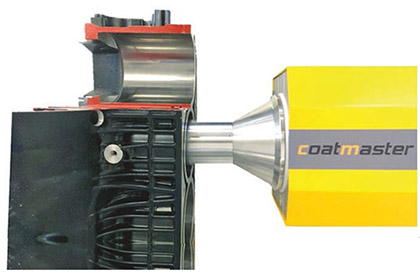

測量方案：使用coatmaster測厚系統，并將其插入到氣缸孔中(上孔切開)

好處：1. 可以輕松可靠和精確測量出在圓周和缸內深度的任何位置的涂層厚度。2. 可以在圓柱表面的規定位置處測量涂層厚度測量，檢查珩磨涂層和精鏜孔的同心度，從而輕松校正確定不對稱性。
