1 前言和目的

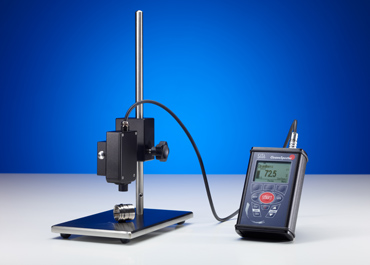

SITA CleanoSpector 是由德國 SITA 公司研制的快捷、便攜表面清潔度儀，以接觸或 非接觸式檢測金屬表面清潔度。結果輸出以百分比或 RFU 值表示，100%則表示一個絕對 潔凈的表面。它可以對清洗結果進行量化評估以控制清潔過程。

SITA CleanoSpector通過表面殘留污垢發出的熒光來測量表面清潔度。紫外光源發射 出較佳波長的光探測金屬表面的污染物，儀器內的感應器則探測熒光強度，熒光強度的大小 取決于測試點的污染物數量。

SITA CleanoSpector 有兩種測量結果的表示方式可供選擇。第一種，測量?jī)x器以百分 比顯示的清潔度值的高低。一個 100%的清潔度值，表示一個絕對干凈和無熒光的表面。第 二種，測量?jī)x器以 RFU 值(Relative Fluorescence Units)表示清潔度的高低。RFU 為相 對熒光強度值，RFU 值越大，零件表面的殘留污染物含量也越高。

鈑金件在沖壓過程中，表面會有油污、灰塵和指紋等污染物。若這些污染物處理不干凈， 容易造成涂層附著力不合格的問題。

以下是除油干凈與除油不干凈樣品 Fluolevel 模式的檢測結果。

2 樣品

3 樣品測試

樣品測試取 6 個點，每個點的測量直徑為 1 毫米。為便于比較，測量值的平均值以圖 形表示。測量的所有數值詳見附件。

注：采樣點的數目可以在儀器軟件中設置。采樣點的結果在儀器中以列表形式顯示。儀 器可以自動計算出最小值、最大值、平均值和樣本標準偏差。用戶可以讀取、管理和導出所 有記錄。

4 測試數據及結論

在此次測試中，除油干凈樣品 1 由于受到二次污染，測試數值高達 622.3rfu。由于不具 有參考性，故將除油干凈樣品 1 數據排除。

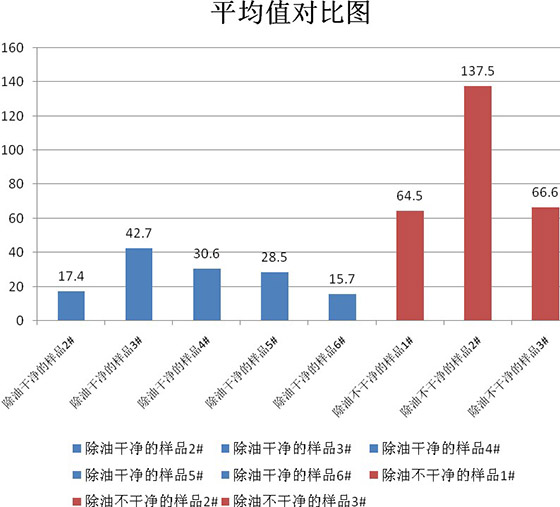

為除油干凈與除油不干凈樣品的平均值對比圖

結論：

1、SITA 清潔度儀可以很好的量化測出不同清潔度的樣品，與實際情況相符。

2、除油不干凈樣品較除油干凈樣品的清潔度較差，且清洗質量波動較大。

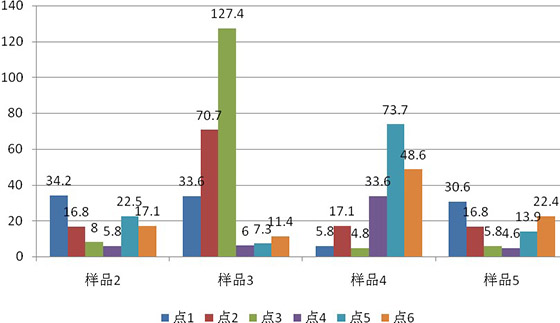

圖 2 除油干凈樣品每個測量點的波動圖

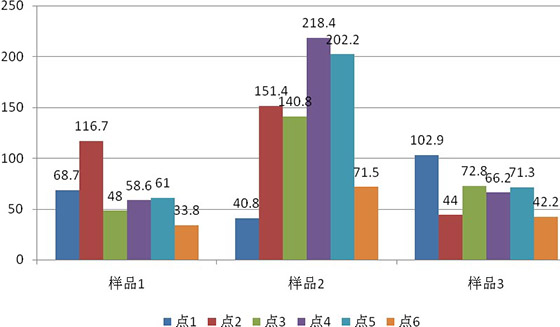

圖 3：除油不干凈樣品

結論：

1、除油不干凈樣品總體清潔度較差，極值較高。

5 總結

用 SITA CleanoSpector 對格力公司鈑金件樣品油污檢測進行了研究。 樣品的檢測結果顯示熒光雜質均存在于整個組件上，污染物會發出熒光，SITA CleanoSpector 能很好地顯示此結果。

樣品的清潔度可以由 SITA CleanoSpector 快速檢測并記錄?；诖藬?shù)據，可以審查生 產步驟和清洗程序，進而優化清洗進程。

手持式 SITA CleanoSpector適用于工廠車間或?qū)嶒?yàn)室的簡便快速的清潔度監測，以評 價清潔過程的質量。這樣一來，便可以人為主觀判斷帶來的影響，并使工藝可靠性顯著增加。
