理想的現代粉末噴涂機應滿足操作員的個性化需求。

為了保持流體容器中的液位，壓縮空氣，新鮮粉末的供應，涂層的充電性能以及盡可能一致的環境條件等因素，設備操作員通常會對設備進行日常調整維護。

為確保工廠能有效節約成本和滿足產品質量要求，下列標準是必不可少:

— 高水平的自動化系統初始應用效率

— 盡可能少的手動涂層

— 保持一致的粉末回路控制

— 涂層厚度均勻一致

— 快速且高質量的顏色變化

— 低能耗

— 粉末噴涂機的高利用率(無機械故障)

— 長期可靠的工藝，可產生始終一致的高質量結果

具有安全極限的涂層設置

涂層厚度是另一個重要標準，但通常對它模糊定義并且測量不完全。 例如，不能指定測量點，也很少使用測量板。 通常，涂層厚度僅給出下限，此外，在許多情況下，它們要么不經常測量，要么不規則地測量。

為了確保依然能滿足質量目標，操作人員增加了涂層厚度的安全極限，因?yàn)橥扛策^厚的涂層比生產廢品的風險更大。所以，涂層厚度總是處于公差上限，這意味著其實使用過多的粉末是不必要的。

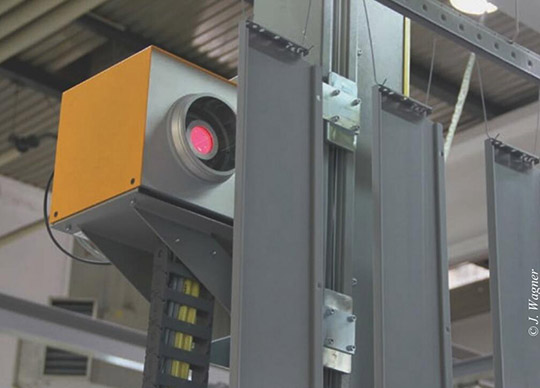

在固化前在5 - 50cm的距離連續測量涂層厚度。還可以對移動和傾斜的元件進行測量。

需要一種實用可靠的測量系統

到目前為止還沒有一種實用的測量系統能夠在移動的傳送帶上在固化前進行快速測量涂層厚度，并且在測量前后產生相同的測量值。

現有的測量程序既昂貴又耗時，無法提供始端到末端的質量和過程控制。 接觸式的測量方法，例如磁感應和渦流程序，可以立即淘汰，因?yàn)樗鼈冎荒茉谠袒屠鋮s后使用。 損壞性測量過程是很費力的，僅適用于隨機抽取樣本測量。傳統的非接觸式測量設備，如激光和β發射器，雖然能產生快速的測量結果，但由于它們發出的有害輻射而具有很大的風險。

實時測量

Winterthur Instruments公司研發了CoatMaster測量系統，能有效解決這些問題。CoatMaster在線測厚系統能測量固化前后涂層的厚度。非接觸式無損測量是實時進行的，也可測量移動和傾斜的工件。在測量過程中不會產生有害輻射。該系統可用于各種基材，元件的形狀和顏色也沒有限制，具有較高的可重復性。粗糙表面也可以測量，具有良好的重復精度。

先進的熱光學和數字信號處理

該測量系統的測量原理基于先進的熱光學(ATO)和數字信號處理技術。計算機控制脈沖光對涂層進行加熱。鏡頭后的高速紅外傳感器可遠程監控表面溫度的變化。表面溫度隨著特征動態而下降，這取決于涂層厚度和基板材料的熱性能。

專門開發的算法可以分析表面溫度的動態變化，從而可以定量和重復地測量涂層厚度和其他關鍵性能。

可測量工件的曲面和邊緣部位由于該設備在直徑為2至20 mm 的測量區域內，可測量距離為5至50 cm的涂層厚度，因此系統能有效測量具有高度復雜形狀的元件上的涂層，包括在角落和具有角度的位置，或者在窄邊緣和內部和曲面上。

測量范圍在1到1000μm之間，測量時間需要20到1000 ms，標準偏差在 2到0.1%之間，但具體取決于涂層和基材。該設備可以測量移動和傾斜元件，粉末涂層厚度小于100微米，傳送帶速度為20米/分鐘。 角度公差為±60°。根據具體型號，測量距離可達60厘米，距離公差超過10厘米。 在實際使用中，兩次測量之間的時間間隔通常為3秒。

提供不同型號

Winterthur Instruments和J. Wagner共同合作研發了一種在線解決方案，其中CoatMaster在線測厚系統可以在靜態位置或使用進階系統或機器人進行自動定位的情況下集成到粉末噴涂機中。 該系統在噴出粉末后直接連續自動測量涂層厚度，并立即在粉末噴涂機的篩網上顯示測量結果。

可以使用不同型號的系統。最簡單的型號顯示了屏幕上的測量值，操作員根據與所需涂層厚度的偏差手動調整涂層參數。更先進的設備型號(回路控制)將測量結果直接傳輸?shù)椒勰﹪娡繖C(jī)控制系統。如果測量值超出公差范圍，控制系統會連續自動調整粉末量，直至達到所需的涂層厚度。 這可以防止噴出過量的粉末，并且避免了在實踐中通常使用的粉末量設置的安全裕度。從而實現有效減少粉末消耗。

除了節省粉末外，新型測量系統還具有以下優勢：

— 避免拒收風險

— 由于不斷的調整和監控，進行控制和穩定產品質量

— 由于對所有工件進行全面質量控制而不是單獨檢查各個零件，因此可靠性更高

— 使用粉末噴涂機或工藝能立即識別問題

— 完整零件文檔中的過程可靠性證據

Winterthur Instruments公司不斷致力于發掘可以使用該測量系統的新領域，包括測量熱噴涂金屬和陶瓷上的涂層厚度。除了監控粉末涂料的涂層厚度外，該設備還可用于測量干燥前后的涂層厚度，并快速準確地測量薄塑料和未干涂料。它甚至可以測量紋理和噴砂表面上的涂層，具有高度的可重復性。新型的測量和控制系統已經在大規模生產過程中投入使用。
