FLUX分散研磨效果如何從實驗室擴大到批量生產
來源:翁開爾有限公司
發布時間:2018-03-13T14:03:21
把實驗室的分散研磨效果擴大到生產規模的結果而不允許發生任何的變化。此外，還要求使用簡單的擴展和一個用于一種預處理和精細分散，以及批量大 小的適應性的系統。
我們的解決方案:
1. 實驗室規模的分散過程
2. 從實驗室規模擴大到生產規模的計算
3. 生產規模的分散過程
| 實驗室用的參數 | 計算過程: | 生產規模用的參數 | |
| 儀器 | VMA Dispermat AE02 高速分散機和 籃式砂磨機TML1 | TM100 | |
| 容器尺寸 | 3 L (內部直徑140 mm ) | 容器尺寸/漆漿體積 → 3 L/ 1.5 L= 2 (比例系數) → 100 L / 2 =50 L | 100 L (內部直徑490mm） |
| 漆漿體積容量 | 1.5L | 50 L | |
| 漆漿粘度 | 低 | 相同的粘度 | 低 |
| 研磨珠大小 & 材料 | 1.0 mm, 釔穩定氧化鋯珠 | 常量（恒定不變） | 1.0 mm, 釔穩定氧化鋯珠 |
| 研磨珠填充率 | 37.8 ml = 60.00% | 常量（恒定不變） | 2.56 l = 60.00% |
| 分散盤的直徑 | 40 mm 重型分散盤 | 在實驗室: 容器的內部直徑/分散盤的直徑 →140 mm / 40mm = 3.5→ 比例系數 = 3.5 →490 mm / 3.5 = 140 mm | 140 mm 重型分散盤 |
| 預分散時的轉速 | 9000 rpm ? 18.83 m/s (較佳線速度范圍: 18-25 m/s) | v=π*D*n=(π*0.04 m*9000 rpm)/60 → v = 18.83 m/s n = v / (π*D)=[18.83 m/s / (π*0.14 m)]*60) → n = 2570 rpm | 2570 rpm → 18.83 m/s (較佳線速度范圍: 18-25 m/s) |
| 預分散時間 | 一般 為15-30min | 一般為 15-30 min | |
| 研磨盤的直徑 | 54 mm | 270 mm | |
| 研磨時的轉速 | 5000 rpm ? 14.13 m/s (最速線速度范圍: 10-16 m/s) | v=π*D*n=(π*0.054 m*5000 rpm)/60 → v = 14.13 m/s n = v / (π*D)=[14.13m/s / (π*0.27m)]*60) → n = 1000rpm | 1000 rpm ? 14.13 m/s (較佳線速度范圍: 10-16 m/s) |
| 體積-容積比 | 研磨籃體積 63 ml 漆料容積1500 ml | i = (63ml / 1500 ml ) * 100 → i = 4.2 i = (4.27l / 50l ) * 100 → i = 8.54 體積-容積比的比例表明：理論上，批量生產只需實驗 室的一半時間進行分散。 | 研磨籃體積 4.27L 漆漿體積 50 L |
只有在實驗室和生產中使用相同類型的分散系統時，才能使用這種規模擴大方法。相應的的參數表明了如何開始擴展成生產批量的第一個方法。然而，在實踐中，為了得到較好的結果，可能需要不同的參數。從實驗室擴大到生產的規模幾乎是一對一的。

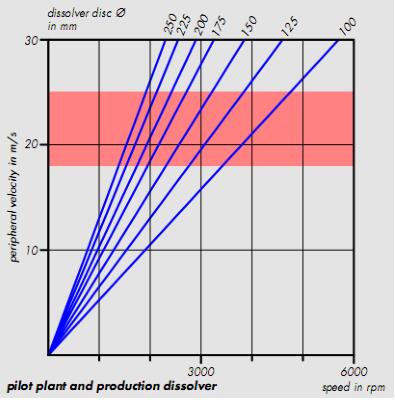

v = π * d * n
v = 線速度（分散盤尖的速度 ）
π = 3.141……
d = 分散盤直徑
n = 軸的轉速
