背景信息

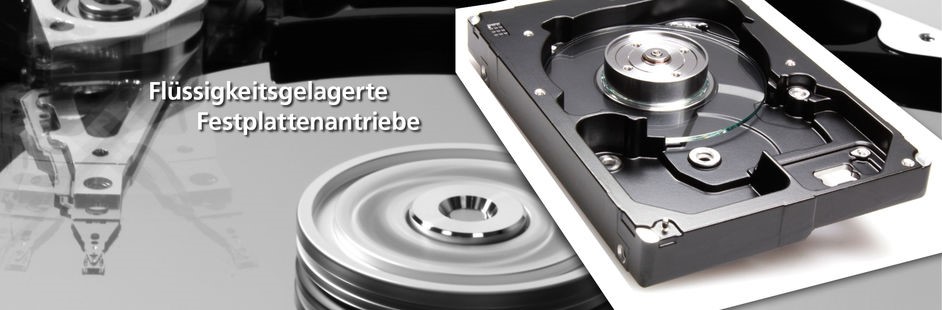

液態硬盤，液態硬盤就是使用液態軸承馬達(Fluid Dynamic Bearing Motors)的硬盤，也叫做液態軸承硬盤，其實液態硬盤并不是指存儲介質液態化，而是單指軸承采用油膜而不是滾珠的硬盤，此項技術過去一直被應用于精密機械工業，其技術核心是用黏膜液油軸承、以油膜代替滾珠。在1996年，希捷(Seagate)公司生產了世界上第一臺FDB馬達,并隨后推出了首款使用液態軸承馬達的硬盤產品 。與傳統的滾珠軸承硬盤相比，液態軸承硬盤的優勢是顯而易見的。

一是減噪降溫。避免了滾珠與軸承金屬面的直接摩擦，使硬盤噪音及其發熱量被減至最低;

二是減震降噪。油膜可有效地吸收震動，使硬盤的抗震能力得到提高;

三是減少磨損，提高硬盤的工作可靠性和使用壽命。

每個人都知道計算機的硬盤驅動器，但很少人知道硬盤驅動器的核心是一個名為主軸電機的小型電子換向直流電機。該電機帶有存儲盤，它直接圍繞自身的主軸旋轉。磁盤上的讀寫磁頭可以檢索到數字信息。

關注當今硬盤驅動器的存儲容量，不難發現硬盤驅動器電機的要求非常重要。由于磁頭在平板上以納米范圍間隔運動，因此必須在清洗室中生產和包裝硬驅動馬達，每個塵埃顆粒意味著它會即時關閉。此外，還要要求提高部件的機械精度以及工作可靠性和使用壽命。設計和填充液態儲存系統FDB流體動力軸承是一項特殊的技術挑戰。

PM DM開發了以電子換向器取代了機械換向器的創新型無刷直流電機BLDC，驅動系統和能量收集系統。除了開發硬盤驅動器的核心業務之外，汽車和工業部門正在開發精密電機。PM DM使用彗諾HNPM微環型齒輪泵將一些微量液體直接注入液體儲存系統中。每個硬盤驅動器都有針對其應用而量身定制的存儲系統

彗諾HNPM微量泵的關鍵技術

精確，可重復的劑量

集成可編程單片機

撤回功能

方便集成到控制系統中

此案例應用到的微量泵

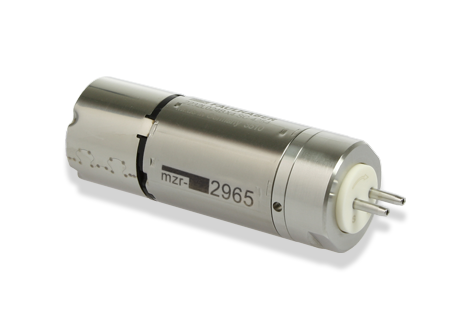

MZR-2965 M2.1, 緊湊型密封系列微量泵
