1 彩涂板老化測試的現(xiàn)狀

彩涂板因其具有優(yōu)良的成型性能，耐久性能和裝飾性能，廣泛應(yīng)用于建筑、家電和家具等行業(yè)。國外生產(chǎn)和研究彩涂板已超過 50 年的歷史， 而國內(nèi)生產(chǎn)彩涂板的歷史不到 20 年，對彩涂板的性能研究更是十分有限。本文主要研究彩涂板的戶外曝曬和實驗室加速耐候試驗及它們之間的相關(guān)性。

2 戶外曝曬和實驗室加速耐候試驗方法

為了研究不同地區(qū)的戶外曝曬情況，我們分別在寶鋼廠內(nèi)、北京、廣州、海南、重慶 5 個地區(qū)對 12 種目前國內(nèi)外普遍使用的不同樹脂體系彩涂板進(jìn)行戶外曝曬試驗。 戶外曝曬時間一共是 3 年，每隔 1 年測試樣品的顏色變化、失光、粉化等性能。在進(jìn)行戶外曝曬的同時，我們也進(jìn)行了實驗室加速耐候試驗。在 Q-Sun 氙燈試驗箱中曝曬 1000 小時 ， 實驗室加速耐候試驗根據(jù)國家標(biāo)準(zhǔn) GB/T 13448-2006 中的方法設(shè)定測試條件，具體參數(shù)如表 1 所示。

表 1 Q-Sun 測試程序

3. 戶外曝曬和實驗室加速耐候試驗的結(jié)果分析

3.1 試驗結(jié)果的初步分析

戶外曝曬和實驗室加速耐候試驗結(jié)束后，我們選取測量了 6 個樣品的顏色變化、失光、粉化等數(shù)值。 在測量這些參數(shù)的過程中，我們發(fā)現(xiàn)了以下一些問題。

戶外曝曬受環(huán)境的影響很大，除了光照、溫度、濕度的主要作用，酸雨、鹽霧、霉菌、工業(yè)沉降物等戶外因素也同時對材料造成破壞。 由于海南、廣州是沿海氣候條件， 所以樣品的戶外曝曬會受到鹽霧、霉菌等條件的影響;重慶地區(qū)受酸雨的影響較大;而寶鋼試驗點位于工業(yè)環(huán)境中，各種工業(yè)污染物的沉降量很大，對樣品的影響也很大。 所以只有北京地區(qū)的樣品受污染的程度較小，實驗室加速耐候試驗結(jié)果與北京戶外曝曬結(jié)果之間的相關(guān)性較好。

由于在測試樣品的顏色變化、失光、粉化等性能之前，我們對樣品進(jìn)行了清洗，所以有些測試結(jié)果并不能反映樣品的真實老化結(jié)果。 如，在北京地區(qū)第三年的顏色變化還不如第二年的顏色變化厲害，主要是因為當(dāng)我們對樣品進(jìn)行清洗后，樣品露出了沒有發(fā)生老化的新的表層，所以才出現(xiàn)以上描述的測試結(jié)果。 因此，我們只考慮戶外曝曬第一年和第二年的測試結(jié)果。

由于酸雨、鹽霧、霉菌、工業(yè)沉降物等戶外因素的影響， 即使戶外曝曬之間的相關(guān)性也不是很好。相比之下，實驗室加速測試與戶外曝曬之間的相關(guān)性反而更好一些。我們將在下面的章節(jié)中重點研究 Q-Sun 氙燈試驗箱與戶外曝曬之間的關(guān)系。

3.2 戶外曝曬之間及與 Q-Sun 氙燈試驗箱試驗中樣品顏色變化之間的相關(guān)性

3.2.1 各地區(qū)戶外曝曬試驗中樣品顏色變化之間的相關(guān)性

對于樣品的顏色變化，我們首先研究戶外曝曬試驗結(jié)果各地區(qū)之間的相關(guān)性如何。下面的表 2 是幾個不同地區(qū)戶外曝曬試驗中樣品顏色變化之間的相關(guān)系數(shù)， rs [4] (spearman 相關(guān)系數(shù) ) 。 該相關(guān)系數(shù)指的是利用兩種不同的測試方法對一組樣品進(jìn)行測試，所得實驗結(jié)果之間的相關(guān)性。 相關(guān)系數(shù) rs 的計算公式為： rs=1-6∑di2/[n(n2-1)] ，其中 n 指的是樣品的個數(shù)， di 指的是兩列排序中每一組排位數(shù)之間的差值。 rs 越接近于 1 ，相關(guān)性越好。

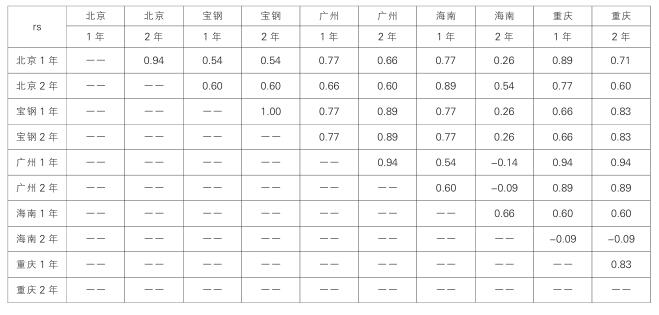

表2 幾個不同地區(qū)戶外曝曬試驗中樣品顏色變化之間的 Spearman 相關(guān)系數(shù)

通過觀察表 2 中的數(shù)據(jù)，我們發(fā)現(xiàn)，戶外曝曬之間的 Spearman 相關(guān)系數(shù)不是很好。 即使是同一地區(qū)，曝曬 1 年和曝曬 2 年的試驗結(jié)果之間的相關(guān)性也不全是好的，其中只有寶鋼 1 年與寶鋼 2 年之間的相關(guān)系數(shù)為 1 ，其它的相關(guān)系數(shù)都小于 1 ，如海南 1 年與海南 2 年之間的相關(guān)系數(shù)只有 0.66 。 不同地區(qū)之間的相關(guān)系數(shù)更是不理想，有的甚至是負(fù)數(shù)，如廣州 1 年、廣州 2 年、重慶 1 年、重慶 2 年與海南 2 年之間的相關(guān)系數(shù)都是負(fù)數(shù)。

以上已經(jīng)提到，戶外曝曬之間的相關(guān)系數(shù)不是很好，主要是因為戶外曝曬受到酸雨、鹽霧、霉菌、工業(yè)沉降物等戶外因素的影響較大，我們甚至發(fā)現(xiàn)在寶鋼試驗點的樣品表面出現(xiàn)黃斑或黑斑。

3.2.2 Q-Sun 氙燈試驗箱與戶外曝曬試驗中樣品顏色變化之間的相關(guān)性

在研究戶外曝曬不同地區(qū)之間的相關(guān)性的同時， 我們也研究了 Q-Sun 氙燈試驗箱與戶外曝曬試驗中樣品顏色變化之間的相關(guān)性，具體相關(guān)系數(shù)如表 3 所示。

與表 2 相比較，表 3 中 Q-Sun 氙燈試驗箱與戶外曝曬試驗中樣品顏色變化之間的相關(guān)系數(shù)反而不是很差，一般都大于 0.60 。 Q-Sun 氙燈試驗箱與北京試驗點的相關(guān)系數(shù)都大于 0.80 ， 與北京 2 年的相關(guān)系數(shù)高達(dá) 0.94 。

在戶外復(fù)雜曝曬因素的影響下，我們能得到表 3 所示的 Q-Sun 氙燈試驗箱與戶外曝曬試驗中樣品顏色變化之間的相關(guān)系數(shù)，已經(jīng)說明它們之間的相關(guān)性較好了。 下面我們接著分析在 Q-Sun 氙燈試驗箱中測試多長時間相當(dāng)于戶外曝曬多久的效果。

3.2.3 Q-Sun 氙燈試驗箱與戶外曝曬試驗時間之間的對比

為了得到實驗室加速耐候測試與戶外曝曬試驗結(jié)果之間的關(guān)系，也就是通常大家比較關(guān)心的一個問題—— — 對于材料的某種變化，如果加速測試與戶外結(jié)果的相關(guān)性足夠好， 那么在 Q-Sun 氙燈試驗箱中測試多長時間相當(dāng)于戶外曝曬多久的效果。本文研究了在 Q-Sun 氙燈試驗箱中測試 1000 小時分別相當(dāng)于在北京、寶鋼、廣州、海南、重慶曝曬多少時間。

下面舉例說明我們的分析方法，如當(dāng)我們研究在 Q-Sun 氙燈試驗箱中測試 1000 小時相當(dāng)于在北京曝曬多少時間時，我們首先分別測量了樣品在 Q-Sun 氙燈試驗箱中測試 1000 小時、在北京曝曬 1 年和在北京曝曬 2 年后樣品的顏色變化， 用 △E 來表示，如表 4 所示。

表 4 樣品在 Q-Sun 氙燈試驗箱及北京曝曬后的顏色變化

本次試驗由于我們的測量數(shù)值較少，只能大體知道在 Q-Sun 氙燈試驗箱中測試 1000 小時，樣品的顏色變化沒有在北京曝曬 1 年的厲害，不過無法準(zhǔn)確計算出到底相當(dāng)于在北京曝曬幾個月的結(jié)果。

所以我們建議，以后進(jìn)行耐候試驗時，應(yīng)該多取幾個時間段對樣品進(jìn)行測量。 在一個試驗中，包括初始值在內(nèi)至少要測量 5 次。 例如以上這個試驗，對于 Q-Sun 氙燈試驗箱測試，我們至少要測量初始值即 0 小時、 200 小時、 400 小時、 600 小時、 800 小時及 1000 小時的結(jié)果， 而在北京曝曬 2 年的試驗，至少要測量初始值即 0 個月、 6 個月、 1 年、 18 個月及 2 年的結(jié)果。

通過觀察表 4 ，我們同時發(fā)現(xiàn)， Q-Sun 氙燈試驗箱測試時間不夠長， 應(yīng)該再多測試一些時間，如 2000h 或 3000h 。

3.3 戶外曝曬之間及與 Q-Sun 氙燈試驗箱試驗中樣品失光率之間的相關(guān)性

3.3.1 各地區(qū)戶外曝曬試驗中樣品失光率之間的相關(guān)性

對于樣品的失光率，我們同樣首先研究戶外曝曬試驗結(jié)果各地區(qū)之間的相關(guān)性如何。 下面的表 5 是幾個不同地區(qū)戶外曝曬試驗中樣品失光率之間的相關(guān)系數(shù)。

表 5 幾個不同地區(qū)戶外曝曬試驗中樣品失光率之間的相關(guān)系數(shù)

通過觀察表 5 中的數(shù)據(jù)，我們發(fā)現(xiàn)，戶外曝曬之間的相關(guān)系數(shù)不是很好。 即使是同一地區(qū)，曝曬 1 年和曝曬 2 年的試驗結(jié)果之間的相關(guān)性也不全是好的，其中廣州 1 年與廣州 2 年之間的相關(guān)系數(shù)只有 0.17 。 不同地區(qū)之間的相關(guān)系數(shù)更是不理想，尤其是海南 1 年、海南 2 年與其它地區(qū)之間的相關(guān)系數(shù)。

3.3.2 Q-Sun 氙燈試驗箱與戶外曝曬試驗中樣品失光率之間的相關(guān)性

在研究戶外曝曬不同地區(qū)之間的相關(guān)性的同時， 我們也研究了 Q-Sun 氙燈試驗箱與戶外曝曬試驗中樣品失光率之間的相關(guān)性，具體相關(guān)系數(shù)如表 6 所示。

表 6 Q-Sun 氙燈試驗箱與戶外曝曬試驗中樣品失光率之間的 Spearman 相關(guān)系數(shù)

與表 5 相比較，表 6 中 Q-Sun 氙燈試驗箱與戶外曝曬試驗中樣品失光率之間的相關(guān)系數(shù)反而不是很差，一般都大于 0.60 。 Q-Sun 氙燈試驗箱與寶鋼 1 年的相關(guān)系數(shù)高達(dá) 0.94 。

在戶外復(fù)雜曝曬因素的影響下，我們能得到表 6 所示的 Q-Sun 氙燈試驗箱與戶外曝曬試驗中樣品失光率之間的相關(guān)系數(shù)，已經(jīng)說明它們之間的相關(guān)性較好了。不過同樣因為本次試驗我們的測量數(shù)值較少， 只能大體知道在 Q-Sun 氙燈試驗箱中測試 1000 小時，樣品的失光率相當(dāng)于寶鋼 2 年的結(jié)果，而無法計算出一個準(zhǔn)確的數(shù)值。

4. 結(jié)論和建議

本文研究了幾種不同樹脂體系彩涂板的戶外曝曬和實驗室加速耐候試驗。 通過本次試驗，我們認(rèn)識到戶外曝曬是實驗室加速耐候試驗的基礎(chǔ)，積極開展戶外老化測試是非常重要的，要利用戶外曝曬試驗指導(dǎo)實驗室加速測試。由于戶外曝曬因素的復(fù)雜性，如曝曬樣品受到酸雨、鹽霧、霉菌、工業(yè)沉降物的影響，實驗室加速試驗無法完全模擬戶外試驗中出現(xiàn)的所有老化現(xiàn)象。

通過合理評估和統(tǒng)計分析，對于樣品的顏色變化和失光率， 我們得到了較好的 Q-Sun 氙燈試驗箱與戶外曝曬之間的相關(guān)系數(shù)。

通過本次試驗，我們還注意到試驗過程中一些需要改進(jìn)的地方：

對戶外曝曬樣品進(jìn)行評估前，應(yīng)清洗一半樣品而不是全部清洗，以免以后再次評估時無據(jù)可查。

在試驗過程中，包括初始值在內(nèi)至少對樣品評估 5 次，以免數(shù)據(jù)過少不便于統(tǒng)計分析試驗結(jié)果。

試驗終點的確定也很重要， 比如本次試驗中，樣品的某些性能在實驗室加速試驗中沒有達(dá)到戶外曝曬的老化程度。

還有很重要的一點，就是現(xiàn)有實驗室加速試驗方法的局限性。如，我們可以加入酸雨模擬試驗(可在 Q-Sun Xe-3HD 型號中實現(xiàn))來模擬重慶地區(qū)的曝曬環(huán)境，加入紫外鹽霧復(fù)合試驗  (可在 QUV+ Q-Fog 中實現(xiàn))來模擬海南、廣州沿海地區(qū)的曝曬環(huán)境。
