現在電子設備和高精度機械使許多日常用品和工業應用趨向微型化。德國彗諾HNPM公司研發生產的微型環形齒輪泵屬于內嚙合齒輪泵產品，擁有簡潔、無閥門的設計使其具備高度緊湊的外形，并且不存在脈沖現象，更加容易調節水流。

相比其他微型齒輪泵，環形齒輪泵流量輸送穩定，能在確保力學性能下提供大功率密度和大速度范圍。

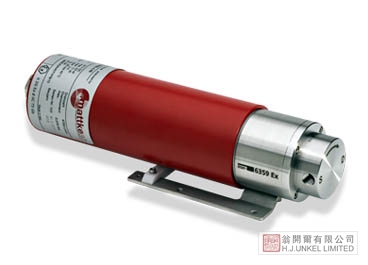

mzr-6359 Ex防爆微型酒精泵屬于彗諾HNPM公司齒輪泵系列產品中防爆系列的產品。該型號的微量泵產品擁有0.024 – 112 ml/min的流量輸送范圍，適用于0.3 – 100 mPas范圍內的介質輸送，擁有80 bar的輸出壓力，也可用于侵蝕性和腐蝕性液體輸送。

符合ATEX 防爆認證

mzr-6359 Ex防爆微型酒精泵屬于防爆型微量泵，符合歐盟指令 94/9/EEC，符合 1區、 2區防爆要求。

結構緊湊, 化學惰性

mzr-6359 Ex防爆微型酒精泵的零部件多采用惰性材料制成，具有良好的化學適應性，可以適用于各種各樣的介質，包括腐蝕性介質。

緊湊的尺寸

尺寸越小的微型環形齒輪泵可以組裝出更小型的設備、有利于運輸、也可以安裝或整合到現有的系統中。彗諾HNPM公司憑借其緊湊的結構能力使得mzr-6359 Ex防爆微型酒精泵具備十分緊湊的尺寸，長度僅 280 mm，使小型系統集成變成可能。

使用壽命長

有些領域需要長工作壽命且無密封的微型環形齒輪泵，泵的設計就需要高科技的解決方案。彗諾HNPM微型環形齒輪泵的驅動是由強大的稀土磁力耦合器完成的，并且能夠在驅動端避免泄露，而在材料的選擇上也都選擇耐磨性更高的材料，即使在溫度變化范圍比較大的情況下也可以保證長時間穩定的輸送。

強勁的微型電機

彗諾HNPM公司的微型環形齒輪泵由配備速度控制器的電子整流DC電機驅動。無刷的設計增加了使用壽命和驅動的穩定性。電機變速控制與電機軸有相同的直徑，安裝在電機的后方，并且由速度控制器控制。這意味著使用者可以輕易的通過模擬輸入0-10V的電壓來調節速度，數字輸入確定了轉向。

不銹鋼配件和-40到+85度的寬溫域使得設備也可以在室外使用，例如環境測量。微型電機短時間過載工作的能力也可以應用在其他領域，這能夠提供齒輪泵的啟動轉矩，如測量夜晚大溫差和高粘度液體等。

高劑量精度

精密度 CV < 1 %

低脈動輸送, 低剪切應力

mzr-6359 Ex防爆微型酒精泵采用旋轉是齒輪泵輸送技術，它們?cè)从谝粋€(gè)帶外齒的內轉子和一個內齒的外轉子的微環形齒輪的原理。內部轉子擁有一個比外轉子為6/7和10/11齒更小的齒。而轉子的制造公差是在幾微米的范圍內。輸送時自吸能力強，擁有輸送穩定的特點，因此更適合于對輸送穩定性要求較高的應用中。

流量控制方式

mzr-6359 Ex防爆微型酒精泵輸送時，通過電機控制齒輪的轉速，齒輪轉速越高流量越高。另外可通過電機控制齒輪的轉向，從而起到控制流量方向的目的。

環形齒輪泵運行原理

兩個偏心輪在旋轉的時候通過擺線針輪嚙合，以保證在任何時候系統都有幾個密封的泵室，嚙合齒的尺寸比例大致為6/7，可產生6個密封的泵室。

微環形齒輪泵的軸被連接到內部轉子，由精確控制的電動馬達提供動力。外部轉子安裝可轉動的基座，并通過內部轉子驅動。隨著偏心軸轉子的轉動，進料側的泵室空間增加，出料側的泵室空間減小，并且因此產生一個均相和低脈動流量。

更多產品信息詳見：https://www.hnp-mikrosysteme.de/en/products/micro-annular-gear-pumps/ex-versions/mzr-6359-ex.html
