視頻-微量齒輪泵
-
現在電子設備和高精度機械使許多日常用品和工業應用趨向微型化。用于液體輸送的微型環形齒輪泵就是很好的例子。它簡潔、無閥門的設計使其具備高度緊湊的外形，并且不存在脈沖現象，更加容易調節水流。電子整流DC微型電機尤其適用于驅動此類液體機構。緊湊的結構的同時，還能在確保力學性能下提供大功率密度和大速度范圍，使其能以盡可能小的體積完成大排量輸出，并且能夠高精度控制流量。

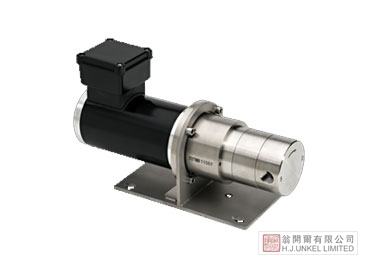

mzr-11507微量齒輪泵配備碳化鎢轉子和軸承。硬質材料和精密的制造技術為低量的非潤滑性液體高精度、長時間輸送使用提供的保證。通過大功率的三相交流電機的泵進行驅動，覆蓋了由29毫升/分鐘到1152毫升/分鐘的流量范圍。
高劑量精度
精密度 CV < 1%
使用壽命長
采用耐磨碳化鎢制成。
粘度范圍廣
粘度在粘度范圍在0.3 – 150,000 mPas的材質的材質均可輸送，如甲醇, 水, 溶劑, 粘合劑, 油脂, 凝膠等
精巧的體積
mzr-11507微量齒輪泵大小約為 309 mm
微型電機
齒輪泵由配備速度控制器的電子整流DC電機驅動。無刷的設計增加了使用壽命和驅動的穩定性。電機變速控制與電機軸有相同的直徑，安裝在電機的后方，并且由速度控制器控制。這意味著使用者可以輕易的通過模擬輸入0-10V的電壓來調節速度，數字輸入確定了轉向。為了額外的監控功能，數字頻率輸出提供了六次脈沖每轉的15mA輸出信號。
運行原理
齒輪泵是液壓系統中廣泛采用的一種液壓泵，分為外嚙合齒輪泵和內嚙合齒輪泵。齒輪泵加工方便、體積小、重量輕、且具有自吸能力強、對油液污染不敏感的特性，因此應用十分廣泛。以下是齒輪泵的運行原理示意。
豐富的產品選擇

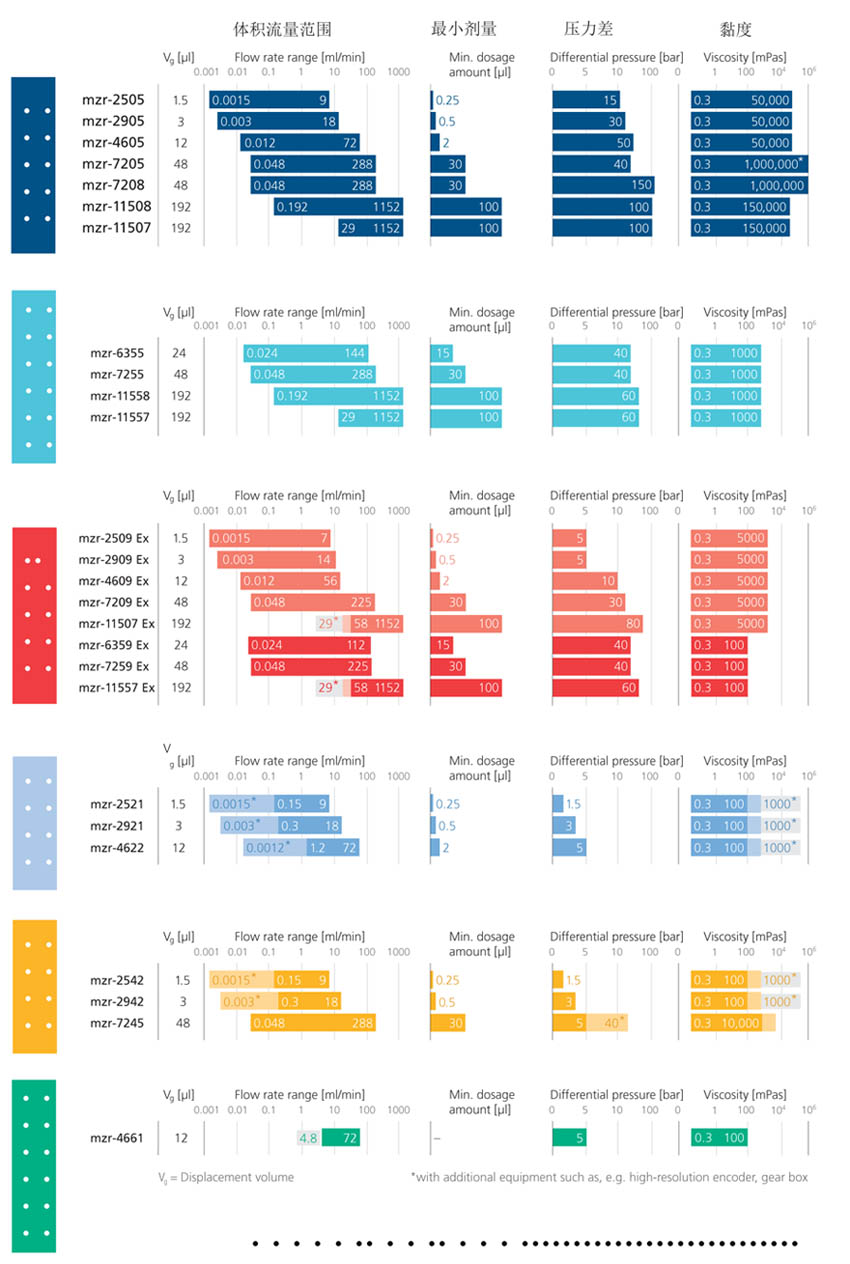

針對同的應用需要HNPM公司提供了豐富的產品系列，以確保在不同的應用需求可以找到合適的齒輪泵產品來滿足您的使用要求，可以選擇的產品系列如下：
更多產品信息詳見：https://www.hnp-mikrosysteme.de/en/products/micro-annular-gear-pumps/high-performance-pump-series/mzr-11507.html
微量齒輪泵客戶案例
微量齒輪泵微量齒輪泵技術參數
環境溫度范圍 -5 ... +40 °C 流量 29 – 1152 ml/min 粘度范圍 0.3 – 150,000 mPas 精密度 CV < 1 % (變異系數) 轉速范圍 150 – 6000 rpm 流體連接 3/8" NPT 內螺紋, 橫向可選 3/8" NPT 內螺紋, 額葉 接液部分 不銹鋼 316L (1.4435), 碳化鎢鎳基; 軸封:石墨增強 PTFE, 合金 C276 (2.4819); 靜密封: FPM, 可選: EPDM, FFPM 電動機/馬達 交流電機, IEC- 056規格, 4 極, IP 55, 額定電壓 240/400 V, 額定頻率 100 Hz, 240 W 尺寸 (長 x 寬 x 高) 303 x 110 x 171 mm 重量 約. 9.3 kg 溫度保護 熱觸點 (NC) 壓差范圍 0 – 40 bar (1 mPas); 0 – 140 bar (高于 16 mPas) 最大入口壓力 10 bar 工作溫度范圍 -5 ... +60 °C (-20 ... +120 °C *) 排量 192 μl 最小劑量 100 μl 備注 *可選配保溫或加熱模式，
應要求提供定制的解決方案微量齒輪泵微量齒輪泵服務條款
1.翁開爾提供產品的選型以及型號推薦服務，可根據您的使用要求，定制個性化的微量泵產品。
2、翁開爾公司提供儀器免費安裝服務;
3、提供儀器的基本購造、功能、日常使用操作、保養與管理、常見故障的排除、緊急情況的處理等培訓服務；
4、自購買之日起，提供1年保修;
5、提供產品配套說明書。
微量齒輪泵微量齒輪泵常見問答
Displacement volume “排量”指的是什么？Displacement volume“排量”是指液體理論上排出的體積。即當泵軸和內轉子旋轉一圈時，液體從入口側輸送到出口側的理論體積。
什么是有效體積、總體積和死體積？有效體積指液體主動通過泵頭的體積。
總體積指泵頭的內部總體積，由有效體積和死體積組成。
死體積指泵在揚程內的液體體積，其中不存在主動流動，也不主動通過泵。
mzr微型齒輪泵的典型應用有哪些?微型環形齒輪泵適用于計量或定量且低脈動輸送極微量的液體或體積流量。該HNPM微量泵不僅能精確輸送強腐蝕性或帶有結晶性的液體（顆粒大小必須小于10微米），也能計量高粘性液體。
這個微量泵的流量控制是怎么控制的？通過由控制器控制齒輪的轉速，轉速越大，流量越大。
