視頻-微量齒輪泵
-

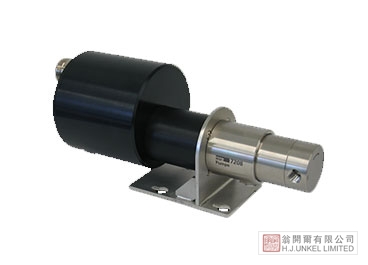

mzr-7208X1微量齒輪泵覆蓋0.048-288毫升/分鐘的流量范圍。該微量泵屬于高精度、低脈動的產品，可用于非潤滑液體以及高壓情況下的微量輸送。是注射精確量液體的理想選擇，它的應用全面廣泛，例如將校準液注射進質譜儀或者反應室中，也可在航空航天等高端應用領域使用。
由于該微量泵配備有一個大功率的伺服電機，使得該泵具有一個廣泛的粘度使用范圍，并且保持了小巧的尺寸。mzr-7208X1微量齒輪泵主要針對工業生產和工藝技術的應用。該泵被設計用于水的連續輸送和離散量，水樣溶液，溶劑，甲醇，油，潤滑劑，粘合劑，油墨和涂料，以及其它高粘度液體。
高劑量精度
精密度 CV < 1%
高壓差
mzr-7208X1微量齒輪泵也可實現在低粘度液體中的使用
使用壽命長下
耐磨碳化鎢材料制成，保證了長久的使用壽命
粘度范圍廣
mzr-7208X1微量齒輪泵可用于甲醇, 水, 溶劑, 粘合劑, 油脂, 凝膠等材質的輸送
緊湊的尺寸
mzr-7208X1微量齒輪泵長度僅為 211 mm
動態精度電機
mzr-7208X1微量齒輪泵由配備速度控制器的電子整流DC電機驅動。無刷的設計增加了使用壽命和驅動的穩定性。電機變速控制與電機軸有相同的直徑，安裝在電機的后方，并且由速度控制器控制。這意味著使用者可以輕易的通過模擬輸入0-10V的電壓來調節速度，數字輸入確定了轉向。為了額外的監控功能，數字頻率輸出提供了六次脈沖每轉的15mA輸出信號。
運行原理
齒輪泵體積小、重量輕、流量均勻、效率高、使用壽命長、因而更為適用于體積要求緊湊、重量要求輕的場合使用。以下mzr-7208X1微量齒輪泵運行原理示意。
應用領域
該齒輪泵可用于化學加工、工業工程與設備工程、包裝、醫藥行業、小型工廠的技術、噴涂技術、膠黏劑配制、油墨和涂料的用量、真空應用等。
更多產品信息詳見：https://www.hnp-mikrosysteme.de/en/products/micro-annular-gear-pumps/high-performance-pump-series/mzr-7208x1.html
微量齒輪泵客戶案例
微量齒輪泵微量齒輪泵技術參數
流量 0.048 – 288 ml/min 粘度范圍 0.3 – 50,000 mPas (max. 1,000,000 mPas) 精密度 CV < 1 % (變異系數) 轉速范圍 1 – 6000 rpm 流體連接 1/8" NPT 內螺紋, 橫向可選: 1/8" NPT 內螺紋, 額葉 接液部分 不銹鋼 316L (1.4404, 1.4435), 碳化鎢鎳基; 軸封: 石墨增強PTFE, 316L 靜密封: FPM, 可選: EPDM, FFPM 電動機/馬達 無刷直流伺服電機, IP 54, 繞組36 V DC, 輸出功率201 W, 最大連續轉矩192 mNm 尺寸 (長 x 寬 x 高) 211 x 84 x 93 mm 重量 約. 1500 g 編碼器 1000 次每轉, 模擬霍爾傳感器 壓差范圍 0 – 30 bar (1 mPas); 0 – 120 bar (高于 16 mPas) 最大入口壓力 5 bar (10 – 40 bar *) 工作溫度范圍 -5 ... +60 °C (-20 ... +150 °C *) 排量 48 μl 最小劑量 30 μl 備注 * 視配件而定,
按要求提供定制的解決方案微量齒輪泵微量齒輪泵服務條款
1.翁開爾提供產品的選型以及型號推薦服務，可根據您的使用要求，定制個性化的微量泵產品。
2、翁開爾公司提供儀器免費安裝服務;
3、提供儀器的基本購造、功能、日常使用操作、保養與管理、常見故障的排除、緊急情況的處理等培訓服務；
4、自購買之日起，提供1年保修;
5、提供產品配套說明書。
微量齒輪泵微量齒輪泵常見問答
Displacement volume “排量”指的是什么？Displacement volume“排量”是指液體理論上排出的體積。即當泵軸和內轉子旋轉一圈時，液體從入口側輸送到出口側的理論體積。
什么是有效體積、總體積和死體積？有效體積指液體主動通過泵頭的體積。
總體積指泵頭的內部總體積，由有效體積和死體積組成。
死體積指泵在揚程內的液體體積，其中不存在主動流動，也不主動通過泵。
mzr微型齒輪泵的典型應用有哪些?微型環形齒輪泵適用于計量或定量且低脈動輸送極微量的液體或體積流量。該HNPM微量泵不僅能精確輸送強腐蝕性或帶有結晶性的液體（顆粒大小必須小于10微米），也能計量高粘性液體。
這個微量泵的流量控制是怎么控制的？通過由控制器控制齒輪的轉速，轉速越大，流量越大。
