視頻-整體膜厚成像3D Inline
-
涂魔師非接觸式測厚技術采用先進的光熱法（ATO）
涂魔師能測量未干涂層即時得出干膜厚度?；跓峁鈱W技術(ATO)和數字信號處理技術(DSP)，實現非接觸式涂層無損測厚技術。該儀器精度高、重復性好、無須接觸產品，適合檢測金屬、塑料、橡膠、碳纖維、陶瓷、玻璃、木材等多種基材，各種形狀尺寸和所有顏色的產品，非常適合在實際生產環境下使用。

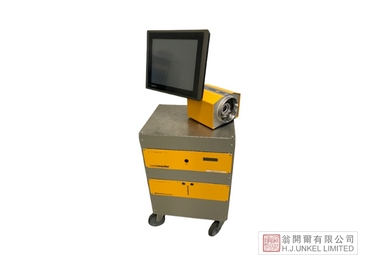

涂魔師3D Inline操作簡單，實現集成到現有涂裝生產線上
通過3D成像智慧檢測技術，輕松非接觸精準測量形狀復雜零部件的膜厚分布情況，測試點的數據與工件被測部份一一對應，實時監控膜厚真實情況。

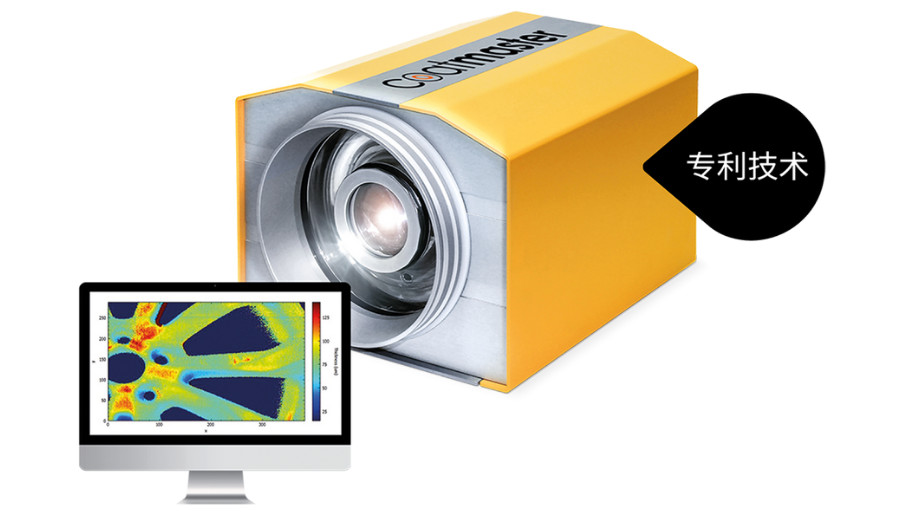

涂魔師3D Inline整體膜厚成像ATO非接觸膜厚分析儀特色功能
非接觸式無損測量技術
采用熱光學專利技術TSP，在允許距離內輕松進行涂層厚度非接觸式測量
產品整體成像膜厚檢測
整體快速測量產品大面積的涂層干膜厚度，無需逐點測量；能自由調整測量區域大小和空間分辨率
智慧自動化集成控制
通過SPS等接口實現涂裝線的自動化控制，能將涂魔師3D輕松集成到現有涂裝線上，集成成本低
在線性及實時性
連續實時檢測產線的移動工件膜厚，無需嚴控測量條件，對于搖擺晃動、外形復雜（曲面、內壁、立體、邊緣等部位）、各種顏色（不受白色等淺色限制）的工件也能精準測厚
數據自動連續記錄
測量數據自動記錄與生成文檔，可統計及不間斷追溯生產全過程；通過膜厚數據的統計分析，調整涂裝設備的一系列參數及優化涂裝工藝
節約高達28%的涂裝原材料
操作人員根據實際成像膜厚判斷是否超出設定的合格值，及時調整出粉量、噴涂距離等參數，提高良品率，減少返工節約成本，降低環境污染風險
技術參數-涂魔師3D Inline整體膜厚成像ATO非接觸膜厚分析儀
測量時間：0.5秒（數據采集）, 5秒（測量結果的展示）
測量固化前粉末涂層厚度的標準偏差：在70-150微米范圍內少于4微米
測試時間間隔：5秒或以上
探頭放置有被測物：15厘米的距離
測量面積：25厘米 x 19厘米（如果涂層是白色，最大測量面積：20厘米 x 15厘米）

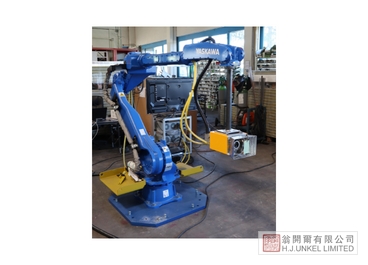

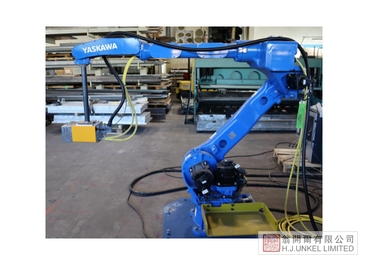

涂魔師3D Inline整體涂層測厚儀結合機械手，在生產線上實現全方位涂層厚度測量
涂魔師3D Inline在線非接觸測厚儀結合機械手，通過涂裝線的主控機對涂魔師進行調試及控制其測厚過程，全方位進行整體涂層厚度測量
如下圖所示，涂魔師3D Inline與機械手結合，從不同角度測量產品涂層厚度，測量結果不受角度和距離影響，工作人員可以很清晰的了解產品上涂層厚度的分布清晰，同時，涂魔師3D Inline在線涂層測厚儀支持將數據發送到外部控制器（PLC），實現完整的涂層數據歸檔，提高生產周轉率和減少粉末材料消耗。
應用舉例-涂魔師3D Inline整體膜厚成像ATO非接觸無損測厚儀
涂魔師3D Inline涂層測厚儀測量T型管上的粉末涂層厚度
如圖所示，涂魔師3D Inline從不同角度測量T型管上的粉末涂料涂層，對涂層厚度的測量不受角度和距離影響，可以直觀看到零件上的涂層整體分布

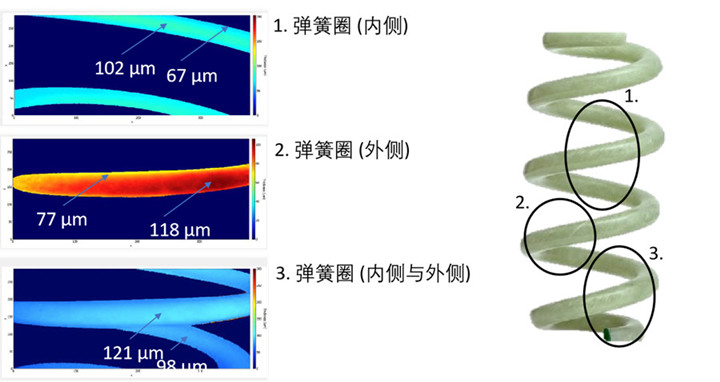

涂魔師3D Inline測量壓力彈簧上的粉末涂層厚度
如圖所示，涂魔師3D Inline從彈簧圈不同位置測量彈簧上的粉末涂層厚度

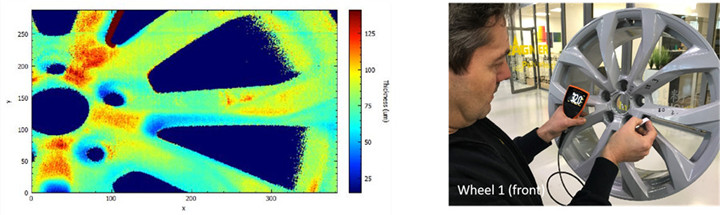

涂魔師3D Inline測量鋁輪轂上的粉末涂層厚度
如圖所示，使用涂魔師3D Inline測量鋁輪轂上的粉末涂層厚度，對比使用傳統涂層測厚儀進行單點測量，涂魔師3D Inline整體膜厚成像系統可以快速測量鋁輪轂整體涂層厚度分布情況。
翁開爾是涂魔師中國總代理，歡迎致電【400-6808-138】咨詢更多關于涂魔師在線非接觸涂層測厚儀產品信息。
