德國ANSEROS安索羅斯臭氧老化箱簡介
臭氧對橡膠的老化有著重要影響。臭氧會攻擊人造橡膠的碳碳雙鍵并且在其表面產生裂痕。橡膠件如絕緣電纜、密封件和輪胎等會因此被破壞，從而縮短了它們的使用壽命。
德國ANSEROS安索羅斯公司依據國際標準如ASTM、ISO和DIN發展并制造了臭氧測試系統，為用戶測試橡膠產品的臭氧老化提供了可靠的測試條件。
德國ANSEROS安索羅斯公司SIM系列臭氧箱專門用于橡膠，汽車零部件，電纜和密封件的臭氧老化測試，其功能包括：自動PLC控制，精確模擬和控制溫度、濕度、臭氧濃度；不同的工具幫助您進行多項靜態和動態測試。使用德國ANSEROS安索羅斯公司臭氧測試系統，您能夠?qū)崿F(xiàn)任何橡膠制品的加速老化，從而預測產品壽命。
德國ANSEROS安索羅斯臭氧老化箱客戶
橡膠的臭氧老化
使橡膠產生裂紋（老化）的臭氧作用時間與臭氧濃度之間的關系
在多數情況下，使橡膠產生裂紋（老化）的臭氧作用時間（τ）與臭氧濃度（C）兩者之間有著明顯的聯系。
τ·Cn=Const. log τ=K-n logC
τ：使橡膠產生裂紋（老化）的臭氧作用時間
C：臭氧濃度
n：橡膠的常數（橡膠不同常數也不同）
K：常數
如果我們將使橡膠產生裂紋（老化）的臭氧作用時間（τ）與臭氧濃度（C）的實驗數據，按照上述對數公式進行繪圖就可以得出線型關系。很明顯，隨著臭氧濃度的提高，臭氧對橡膠產生裂紋（老化）所需的時間就越短。這些測試是在比一般使用環境更惡劣的條件下進行的，是對材料的加速測試評估。圖中的實線表示在測試過程中得到的實際測量數據，虛線是通過計算得到的評估值。因此，臭氧濃度的變化對橡膠的臭氧老化時間長短有著重要影響。

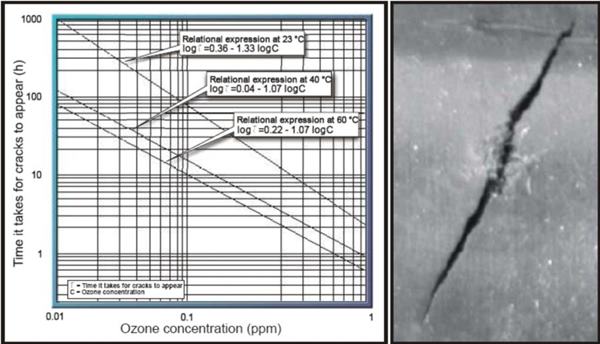

橡膠臭氧老化產生裂紋所需的時間與臭氧濃度的關系（NBR）
<測試條件>樣品：I形啞鈴狀，拉伸應變：20±2%，評估：用50倍放大鏡檢查裂紋
基本結構和抗臭氧老化
分子結構
NBR和HNBR的抗臭氧老化性是由它們的結構決定的。

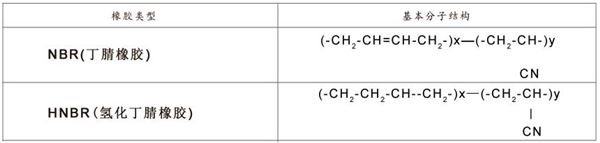

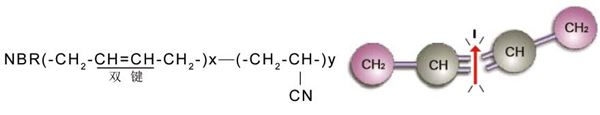

基本分子結構如下圖：
雙鍵
臭氧會與NBR的雙鍵發生反應并使化學鏈斷裂，從而使到NBR發生降解。
另一方面，HNBR變得越來越普遍了，而且它通過加氫把NBR的雙鍵去掉了。雖然HNBR的結構中仍然存在著少量的雙鍵，這些雙鍵的作用是讓它維持橡膠的特性，但是它的結構卻有著較強的抗臭氧老化性。

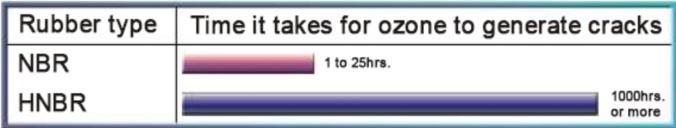

臭氧老化性
曾經有人按照ISO1431標準的測試條件做了一個實驗，其中臭氧的濃度是1ppm。這些測試條件（臭氧濃度、溫度和拉伸應變）都比一般工作環境要惡劣很多。因此，NBR在測試后1-25個小時就出現了裂紋；然而在同樣測試條件下，HNBR在經歷了1000小時的測試后仍然不開裂。
<測試條件>臭氧濃度：1ppm。樣品：I形啞鈴狀，拉伸應變：20±2%。測試溫度：40±1℃。
德國ANSEROS安索羅斯公司臭氧測試系統與標準概述
德國ANSEROS安索羅斯公司臭氧測試系統中，氣流方向的設計完全滿足標準要求。

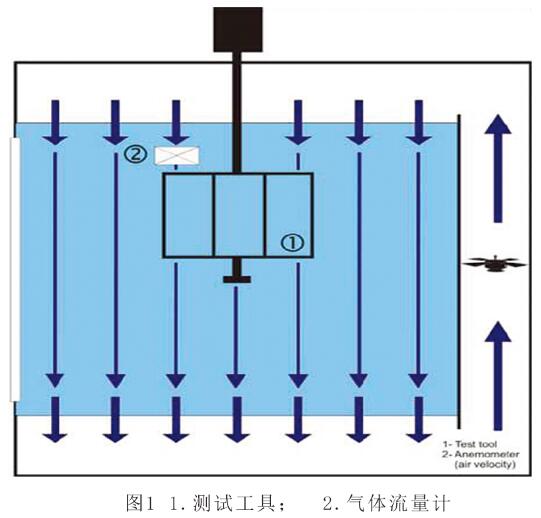

德國ANSEROS安索羅斯生產的SIM7000系列臭氧箱可產生平行氣流，氣流方向的設計完全滿足標準ISO 1431-1 和GB/T 7762。（如圖1）

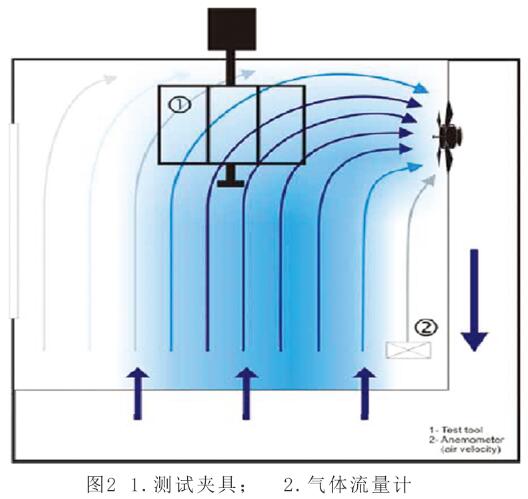

德國ANSEROS安索羅斯公司生產的SIM6000系列臭氧箱可以產品正交氣流。（如圖2）
德國ANSEROS安索羅斯臭氧箱符合標準
符合標準 標準號 ASTM ASTM D 470, ASTM D 518, ASTM D 1149
ASTM D 1171, ASTM D 1349, ASTM D 1352-02,ASTM D 3395-99DIN DIN 53509/1, DIN 53509/2 EN EN 27326, EN 60811-2-1 GB GB/T 7762-03, GB 9571-88, GB/T 13642-92
GB/T 2716-95,GB 11206-89ISO ISO 1431-1, ISO 1431-2, ISO 1431-3, ISO 3011 VDE VDE 0207, VDE 0282, VDE 0472, VDE 473 50/200 IEC IEC 60811-2-1 2001, IEC 60092-351-2000, IEC 20/311/CDV
IEC 54p, IEC 60502-1-2004, IEC 811-2-1JIS JIS K 6254-1993, JIS K 6259 1993, JIS K 6301-1995 JIS K 6330 SAE SAEJ 1401-1999,SAE J2014-01 汽車相關 FIAT 50417
RENAULT D 47 1100/-C,RENAULT 31-03-956/--
VW 2.8.1 55 15 2, FAWVW 2.8.1, SHGVW 2.8.1
FORD-BP101-01
PEUGEOT PSA D47 1100
CITROEN PSA D47 1100
VOLVO STD 1027,3231
TOYOTA TSE 50
HONDA HES D3200 50
DAIMLER CHRYS.MS-EA122其他 AS 1683.24-2001BS 903 A43,HD-22.2 25000
MIL-STD-1344 A
NEMA WC3-1992NFT46-019,NFG 37-112-1980
SS 162210-1986
SAAB STD 223
GME 60251,GM 4486P
CNS 10018 / K 6746
BS 6391-1983德國ANSEROS安索羅斯臭氧箱符合標準要求
標準參數設置 Unit IEC 60811-2-1 ISO 1431-1 ASTM D 1149 DIN 53509 箱內空氣流速 mm / s > 500 8...16 8 > 600 流動特性 - 湍流 層流 層流 湍流 雷諾特性 Re > 2300 < 2300 < 2300 > 2300 氣流/樣品方向 - 平行 平行 正交 正交 新鮮空氣交換率 X / hours < 30 新鮮空氣 新鮮空氣 3 臭氧化空氣循環設計要求 - 否 否 否 否 臭氧控制原理 - UV UV UV UV 最大臭氧濃度 - 300 ppmv 200 pphmv 200 pphmv 200 pphmv 靜態測試 - 是 是 是 是 動態測試 - 否 是 是 是 樣品載體運動 - 否 是：正常 否 是 內箱循環
（使用600mm/s風扇）remark 是
箱內是
非強制的是
風扇前50mm是
樣品溫度 °C 25 / 40 40 40 23...40 濕度 % rH 干燥 / 55 < 65 干燥 45...65 內腔材質 - - AL SS SS 空氣流速計 - 是 否 否 否 箱子最小體積 Liter - - > 110 - *ppmv表示百萬分之一體積濃度；pphmv表示億分之一體積濃度。
德國ANSEROS安索羅斯公司臭氧箱組成部分
臭氧老化試驗箱一般均具有 3大主要部分，即臭氧發生器、老化試驗箱、臭氧濃度控制與檢測裝置等。

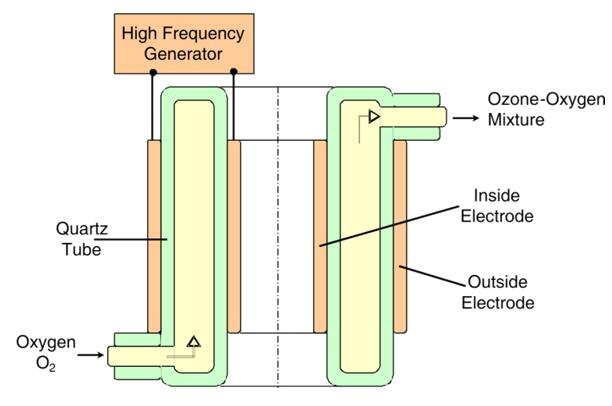

1.德國ANSEROS安索羅斯臭氧發生器
德國ANSEROS安索羅斯臭氧發生器采用電暈法。主要有以下特點：
?產生臭氧的效率高，適用于高低濃度臭氧老化測試
?配合Anseros臭氧分析儀及控制系統，臭氧濃度控制精度高
?雙壁石英管的設計使電極不接觸臭氧，電極不會被臭氧氧化而失效，無需改換損件，保用10年。

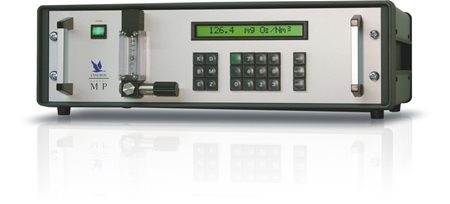

2.德國ANSEROS安索羅斯臭氧分析儀
德國ANSEROS安索羅斯臭氧分析儀使用實驗室的空氣，經過臭氧催化劑除掉空氣中的臭氧后進后分析儀內部的其中管狀通道，作為 0pphm 的樣品來做零校正，每隔2秒鐘自校正一次。分析儀內另一條管狀通道作為臭氧箱內臭氧化空氣的測量通道。然后每隔3分鐘，這種零臭氧的空氣的同一氣流經過兩條管狀通道，再次作校正。所以是有雙重的自檢功能的。

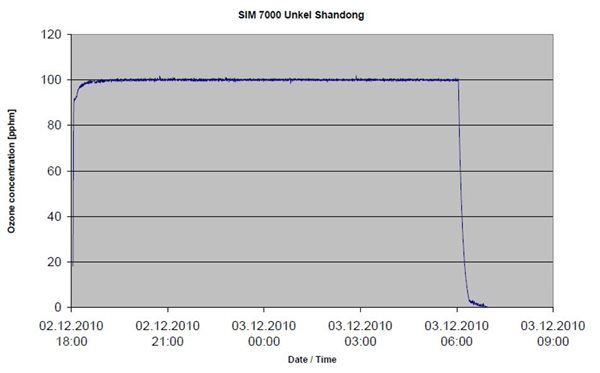

德國ANSEROS安索羅斯公司臭氧控制系統能夠保證臭氧濃度恒定控制在設定值。能夠避免開機時臭氧濃度過高導致橡膠樣品開裂報廢。
主要有以下特點：
?能夠準確測量臭氧濃度，并且在1年內其漂移接近零
?Anseros設計制造，擁有專利“One-Beam-Technology”
?可與消除分析儀內部紫外燈衰減、溫度影響、濕度影響、壓力影響。
3.德國ANSEROS安索羅斯臭氧老化試驗箱
老化試驗箱是試樣進行老化的空間，必須是密閉的，不受外部光照并能恒定控制試驗所需的臭氧濃度和溫差。試驗箱的容積一般不宜小 于0.1m3。箱室的尺寸應 能容納做動態拉伸的試樣夾具和框架，能保持含臭氧空氣的流速或流量及臭氧濃度的恒定。

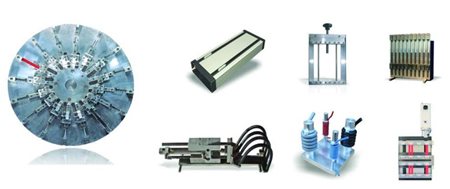

4.德國ANSEROS安索羅斯臭氧老化試驗箱夾具
德國ANSEROS安索羅斯公司可以提供多種不同夾具，滿足不同標準和測試要求。
德國ANSEROS安索羅斯臭氧箱應用領域
德國ANSEROS安索羅斯臭氧老化箱可用于橡膠類制品如硫化橡膠,熱塑性橡膠,電纜絕緣護套等產品,在靜態拉伸變形下,暴露于密閉無光照的含有恒定臭氧濃度的空氣和恒溫的試驗箱中,按預定時間對試樣進行檢測,從試樣表面發生的龜裂或其它性能的變化程度,用臭氧箱來科學合理的實現非金屬材料和橡膠制品的老化龜裂試驗.以評定橡膠的耐臭氧老化性能。
臭氧老化試驗箱臭氧老化試驗箱技術參數
德國ANSEROS安索羅斯臭氧測試箱型號

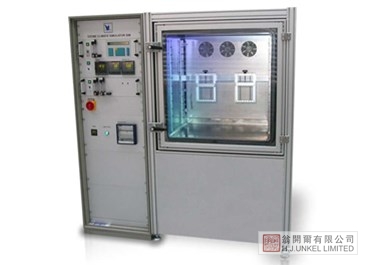

1.SIM 6300

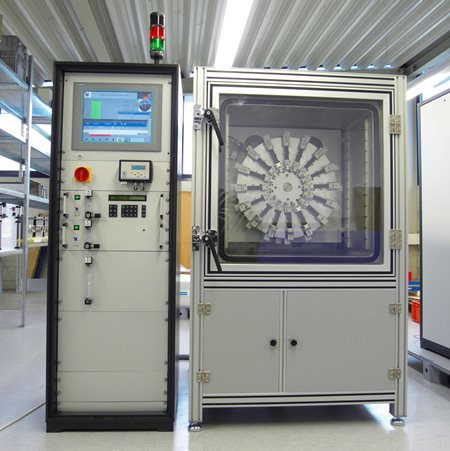

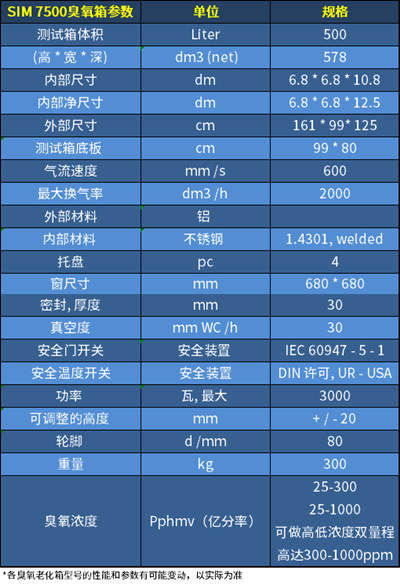

2.SIM 7500

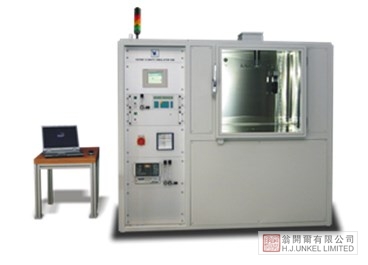

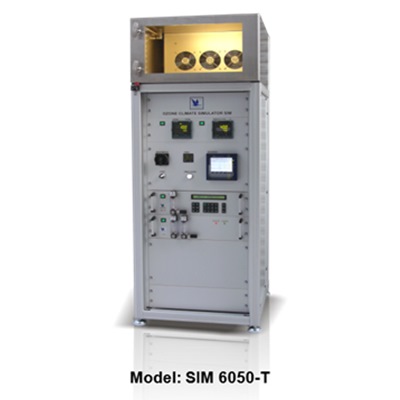

3.SIM 6050-T

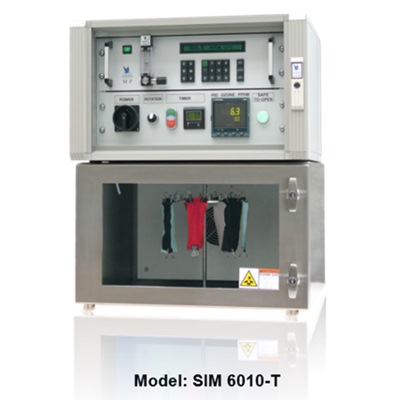

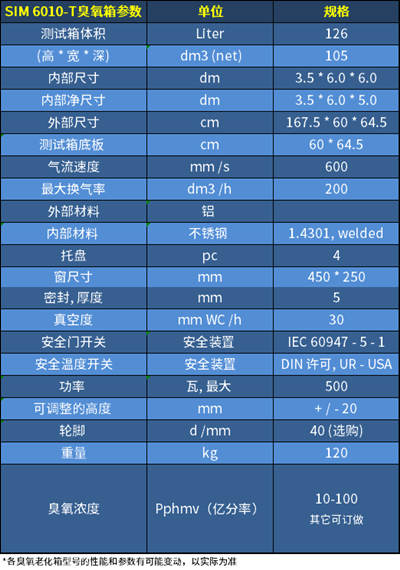

4.SIM 6010-T

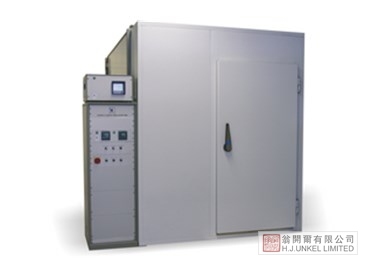

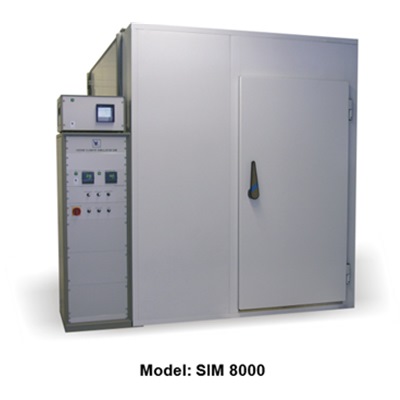

5.SIM 8000
德國ANSEROS安索羅斯臭氧箱對比其他品牌臭氧箱
臭氧箱品牌 德國ANSEROS安索羅斯 某英國品牌 某德國品牌 國產 備注 產品圖
- - 多種尺寸及型號 從50至8000升，十幾個型號，適合不同客戶，不同標準、不同樣品的需要。 只有一種尺寸150升，
2種型號：703，903。140升、300升、500升 國產臭氧箱很多都是由恒溫恒濕箱改裝成，并不是專業根據臭氧老化試驗設計 - 臭氧發生器 高壓無聲放電雙石英管
保證高低量程的臭氧濃度穩定，保用十年紫外燈法
需要每1000小時更換不銹鋼電極與單玻璃介質材料，易受到腐蝕，每年必須更換，價格3000歐元以上 臭氧發生器產生臭氧量不穩定 1.紫外燈法發生器產生臭氧濃度不穩定；且紫外燈為消耗品，使用成本高。
2.國產品牌高壓放電發生方式并不成熟；臭氧濃度不穩定。價格 高端產品，中端價格 中低端產品，中端價格 高價格 低價格 - 樣品空間 50、125、230、500 升、8000升多種空間尺寸可供選擇 500*500*600
150升140升-500升 - 其他品牌箱體體積較小，放置動態樣品夾具后，無法再同時放置靜態樣品夾具。 臭氧濃度精度 ±1~2%滿量程； ±4% 0-100pphm +/-2pphm
100-1000pphm +/-5pphm
10-300ppm +/-5ppm沒有臭氧分析儀或只有簡單的臭氧分析儀，無法控制臭氧濃度。開機后在預熱階段臭氧濃度飚升后再回復到設置值，可能使樣品開裂甚至報廢，不能繼續實驗。 Anseros測量精度精確，更為穩定 夾具方式
夾具型號動靜態夾具均可旋轉、動態拉伸可暫停，符合標準要求
提供多種符合標準要求的夾具動態夾具不能旋轉
動態夾具在旋轉中不能暫停，不符合ISO1431要求動態夾具不能旋轉
動態夾具在旋轉中不能暫停，不符合ISO1431要求動態夾具不能旋轉
動態夾具在旋轉中不能暫停，不符合ISO1431要求- 樣品條數量 標準動靜態樣品夾具樣品條數量為24條。靜態樣品條數量可擴充到96條至200+條。 動態樣品條5條，靜態樣品8條，無法擴展樣品條數量，無法放置大件立體樣品。 少量樣品條 少量樣品條 - 滿足標準 滿足GB7762, ISO 1431, IEC60811等全球所有臭氧老化測試標準 采用close loop設計，無法達到ISO 1431標準要求（無新鮮空氣循環） 無平行氣流,不能滿足ISO1431和GB7762，
樣品條夾具不符合VDE 0472部份滿足少量標準 ISO 1431-2008版本中明確要求：新鮮空氣置換率；除Anseros其他均不能達到 箱體空氣流速、流向 可以做到600mm/s的高流速及8-16mm/s的低流速有平行氣流和正交氣流 低流速，不能做600mm/s,臭氧濃度分布不均勻 可以做到600mm/s的高流速, 但氣流方向與樣品條方面不平行，因而不符合ISO1431和GB7762標準 無控制 招標要求:流經樣品表面的空氣最大有效速率：≥600mm/秒 觀察樣品開裂情況 無需打開箱門，通過觸摸屏控制夾具把需觀察的樣品條旋轉至大型玻璃窗前直接觀察。
無需中斷實驗再啟動設備，大大減少對實驗過程的干擾和重啟設備的時間需要中斷實驗，打開箱門，拿出樣品觀察。對實驗過程干擾大 需要中斷實驗，打開箱門，拿出樣品觀察。
對實驗過程干擾大需要中斷實驗，打開箱門，拿出樣品觀察。
對實驗過程干擾大- 相對濕度 提供各種濕度范圍，推薦使用ISO1431要求的最高65%RH，因?yàn)檫^高濕度引發羥基破壞臭氧 903可以提供相對濕度控制 聲稱提供高濕度達到90%。ISO測定的濕度為65%RH，因?yàn)樵谳^高的濕度下，產生羥基自由基的風險大大增加。羥基自由基的反應不同于臭氧的反應，羥基自由基會破壞臭氧。因此在高濕下做的驗是羥自由基測試驗而不是臭氧老經試驗 - - 臭氧泄漏監測 可以提供臭氧泄漏監測裝置 無 可以提供臭氧泄漏監測裝置 無 - 操作方式 觸摸屏，可以直接設置參數；也可以通過電腦控制；顯示各項參數曲線 箱體為按鍵式，無屏幕顯示數據；無法顯示參數曲線 觸摸屏 - Anseros箱體有觸摸屏，可以直接顯示數據和設備參數。操作更為直觀、便捷 操作語言 中文、英語、德語等多國語言可供選擇 英語 英語、德語 中文 - 技術實力 德國專業臭氧研發和生產企業，TUV（萊茵）臭氧計量、檢定合作企業。主要客戶為汽車、質檢機構、橡膠、輪胎客戶 專主于鞋類產品的檢測，主要為鞋類企業客戶服務 德國廠家 - Anseros是具有行業影響力的臭氧試驗箱品牌，測試數據更為準確；也符合國內計量單位的認可 售后服務 全國有有專業的售后服務團隊，安裝、培訓、維修均可由國內及時處理 - 需由德國派工程師上門安裝、維修，售后費用較高，反應慢 使用1-2年以后數據偏差大 Anseros售后服務有保障，且高效專業 了解更多關于德國ANSEROS安索羅斯臭氧箱信息，歡迎致電【400-6808-138】
