非接觸式三維掃描儀RANGE7RANGE5

未來之眼

開創制造業的無限遠景

工業級應用的非接觸式三維掃描儀，高效、高精度、高可靠性

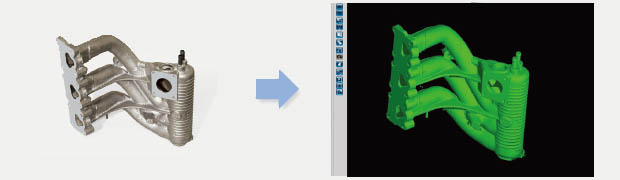

柯尼卡美能達非接觸式三維掃描儀RANGE7/RANGE5對不同外形輪廓的工業部件，包括沖壓件、加工件、模具、成型件、鑄件以及注塑件，瞬間掃描并將其轉換為三維數據。數據模型可以精確的在電腦屏幕上重現。使用選配應用軟件，通過對比這個掃描數據和三維CAD設計數據，你就可以快速獲得軟件自動導出的檢測報告，包括全局誤差、界面誤差、壁厚分配以及GD&T（幾何尺寸及公差）。這使得制造工序中的工作速度以及產品質量大大提高。

主要應用及測量目標

質量檢測（確認部件是否按照參數制造）逆向工程（產品尺寸參數化）從設計、修改到造型。

鑄件或其他成型材料

沖壓件

注塑件

各種加工件

除了測量、檢測及質量控制之外， 柯尼卡美能達RANGE7/RANGE5還提供了以下應用：

逆向工程

快速成型

加工數據

數據模型

柯尼卡美能達RANGE7/RANGE5開創了非接觸式三維測量的未來，提高了可靠性、操作性以及運輸便攜性，還有柯尼卡美能達長期積累的光學技術以及自動對焦功能。

RANGE7/RANGE5性能：

工業應用中，測量光澤表面和暗黑表面樣品可達性能

- 可以在不噴涂顯影劑或暗室的條件下進行測量

消除了由于顯影劑的厚度引起的測量誤差!

避免了測量前的噴涂和測量后的清洗工作!

減少了由于清洗顯影劑而可能造成的環境污染!

在一般辦公室環境下*3即可進行測量!

無需準備暗室!

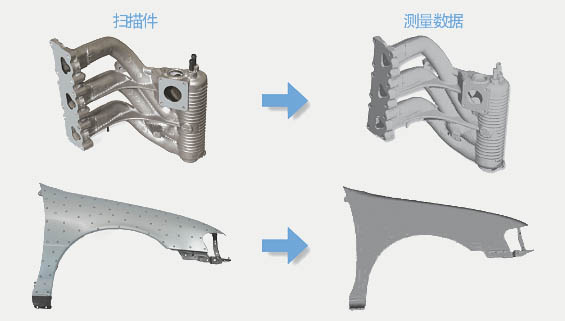

掃描暗黑表面樣品舉例

非接觸式三維掃描儀新特性：

攜帶方便的主機及控制器

標準配置內含（TELE, WIDE）兩種鏡頭

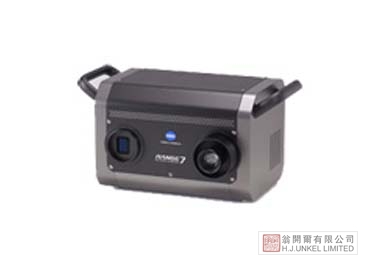

柯尼卡美能達RANGE7/RANGE5，是柯尼卡美能達公司在累積了超過10年的光學產品設計經驗之后，全新推出的三維掃描儀系列。輕巧的將主機與控制器集成于一體，僅重6.7公斤。在操作上靈活性強，兩個可更換的鏡頭更是提供了廣闊的掃描視野。

為了快速捕捉清晰的三維數據的不同對焦功能

通過FOV看到當前的測量區域

自動對焦功能(AF)是柯尼卡美能達盡可能新推出的專利，先進的多次對焦模式可以自動的將對焦位置轉移到更精確,更尖銳的部位，可通過自動對焦功能由用戶調整對焦到特殊的部位。用戶可以在視窗(FOV)內看到實時的測量區域。

三維預覽功能，可以讓用戶預先減少了掃描錯誤

三維預覽功能可以讓用戶快速的預先知道測量結果。

有了0.4秒的預掃描功能，用戶可以預見測量結果并查看根據物體表面決定的掃描深度、死角角度等其他掃描狀況，預先減少了掃描錯誤。

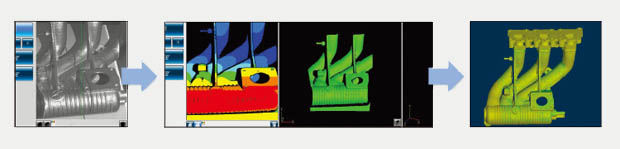

在監控器上檢查對焦 → 0.4秒預覽生成 → 測量結果

超越傳統光學三維掃描儀

能夠掃描金屬光澤的表面

新的傳感器和原來的測量計算法則提供了延伸的動態范圍。甚至是有光澤的物體，例如金屬表面等，也可以進行可靠的測量。

掃描光澤表面樣品舉例

自08年3月份問世以來，KONICA MINOLTA RANGE7/RANGE5因其高精度的掃描數據及廣泛的應用，得到了沖壓件、機械部件、鑄造件、鍛造件、塑料件等眾多此類生產企業的高度評價。利用了KONICA MINOLTA特有的數據處理技術，RANGE7/RANGE5即使在不噴涂顯影劑的情況下也可以進行測量。如今，RANGE7/RANGE5已發展更新到可以在無需暗室*2和噴涂的情況下，對暗黑表面樣件（低至2.5%的反射率*1）的測量。

當然，對于原來已經購買RANGE7/RANGE5的客戶，我們也提供了針對該功能的版本升級服務，如需了解更多，請聯系盡可能近的KONICA MINOLTA服務機構。

*1660nm下去除鏡面反射光的反射率，基于KONICA MINOLTA的標準測量條件。

*2雖然與原來的儀器相比在功能上進行了很大改進，但不能保證RANGE7/RANGE5可以在不進行噴涂的條件下測量所有的暗黑物體或者有金屬光澤的表面。根據實際應用情況，可選擇是否需要測量前的噴涂工作。

*3500lx以下
