產品介紹

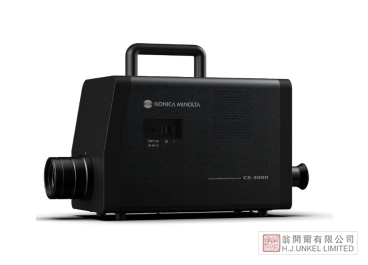

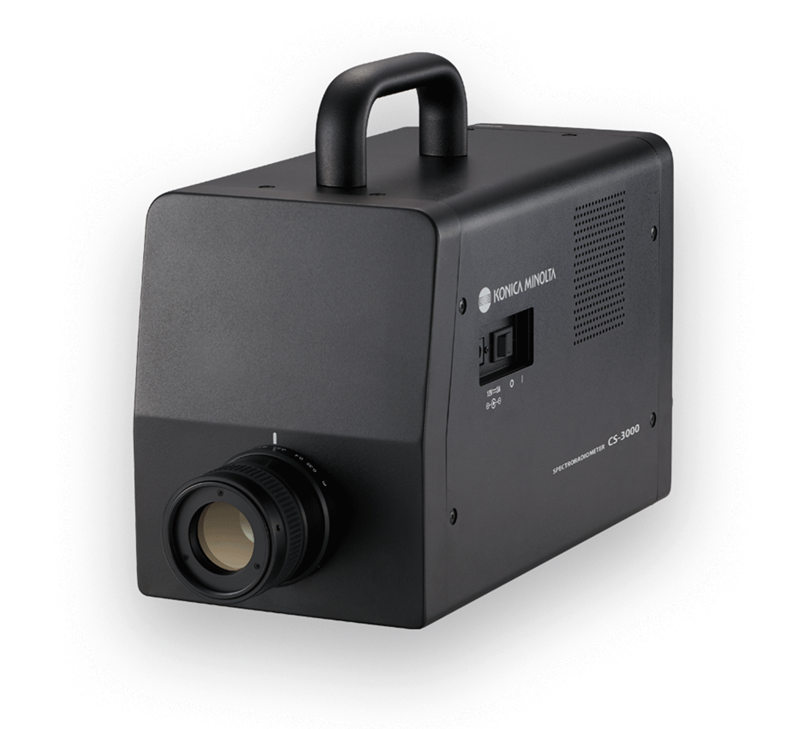

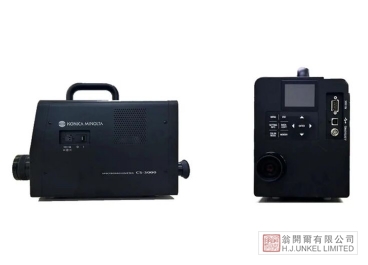

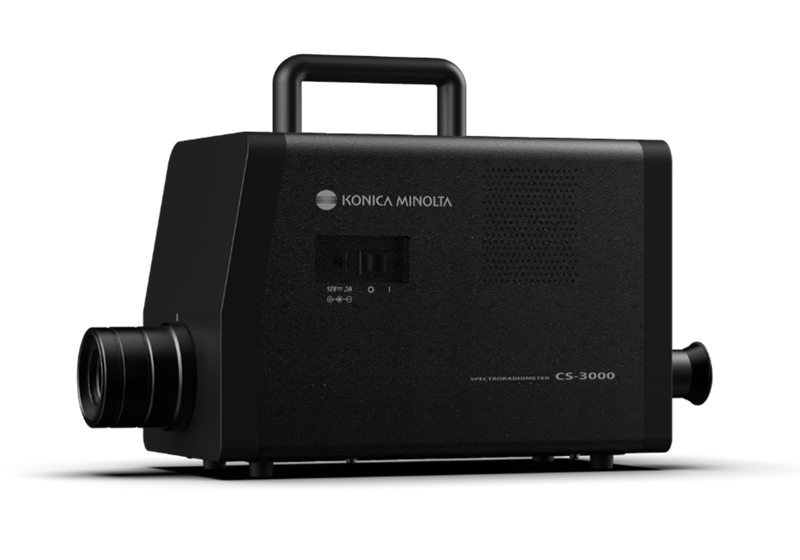

分光輻射亮度計CS-3000系列可以高速高精度使用小的測量角度測量電視智能手機顯示屏亮度。

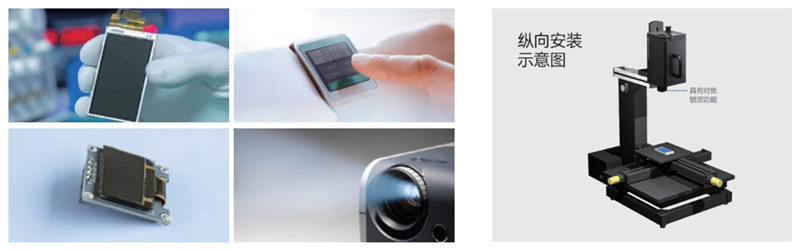

憑借高靈敏度和低噪聲的測量設計，在測量電視和智能手機顯示屏?xí)r，或者使用小的測量角度測量微型顯示屏?xí)r，都能做到高速高精度測量。通過對焦鎖定功能以及全新的設計，將儀器安裝方向?qū)y量值可能帶來的影響弱化，使設備也適用于縱向安裝。通過安裝照度適配器（可選配件），也可以用于投影儀測量的參考設備。

產品特點

高精度

繼承了優異的光學設計和信號處理技術，實現了顯示屏等各種光源標準值測量所需的高精度。CS-3000嚴格按照CIE 122-1996對色度測量的推薦要求，在整個可見光波長范圍內采用5nm以下的半波寬測量，保證在低亮度下抑制信噪比的精確測量。除了CIE1931 xy色度以外，還保證CIE1976 UCS色度圖中的u'v'精度。

色度測量準確度（低亮度0.05cd/m2）：x: ±0.0015 y: ±0.001/ u':±0.0014 v': ±0.0006

寬廣的動態測量范圍（CS-3000HDR）

如今的顯示屏為了提供更逼真、更高品質的畫面而不斷升級。為應對這些先進顯示的測量需求，通過測量標準值常用的1°測量角，CS-3000HDR可以在較低亮度到高亮度的寬動態范圍內都能實現精確測量。除了目前主流的LCD和OLED之外，還支持Micro LED和Mini LED等HDR顯示屏的標準值測量。精度保證亮度范圍（基于1°測量角的亮度測量）：0.0001~100,000 cd/m2

電動切換1°/0.2°/0.1°測量角度（CS-3000, CS-3000HDR）

可根據所需測量尺寸，從3種測量角度中進行選擇?？赏ㄟ^通信指令進行電動切換，支持全自動測試系統。

縮短測量時間

顯示屏的Gamma測量、低亮度均勻性測量以及顯示屏材料的I-V-L測量等低亮度下的一系列測試，若使用傳統的分光亮度計，可能需要耗時幾個小時以上來完成測量，無論在研發中還是在生產和品質管理現場，都是一大課題。CS-3000搭載了下述新功能，使得Gamma測量的時間達到以往的1/4以下*，大幅縮短了測量時間。

<高速模式>

FAST模式：測量積分時間約為NORMAL的1/6。

SUPER FAST1模式：測量積分時間約為NORMAL的1/20。

SUPER FAST2模式：測量積分時間約為NORMAL的1/90。

* 以上參數不適用于CS-2000 Plus

<INTELLIGENT DARK功能>

通過每次測量時都對光源和暗電流進行測量，并計算測量值差異來消除暗電流波動影響，分光亮度計可以實現更高精度。暗電流測量有時會被跳過以節約測量時間，但暗電流值可能會隨著時間流逝等變化進行波動。此時，波動量會疊加在此前計算出的光線強度上，導致測量精度下降。INTELLIGENT DARK功能可以在跳過暗電流測量的同時，使用來自傳感器的補償信息來補償波動量，從而在維持高精度的同時縮短測量時間。

<發光功能檢測和設置功能>（CS-3000, CS-3000HDR）

檢測顯示屏的發光頻率，將測量積分時間設定為其整數倍的功能。可在不延長時間的情況下，避免由于測量積分時間與發光頻率不匹配的“同步偏差”導致的重復性不佳。
